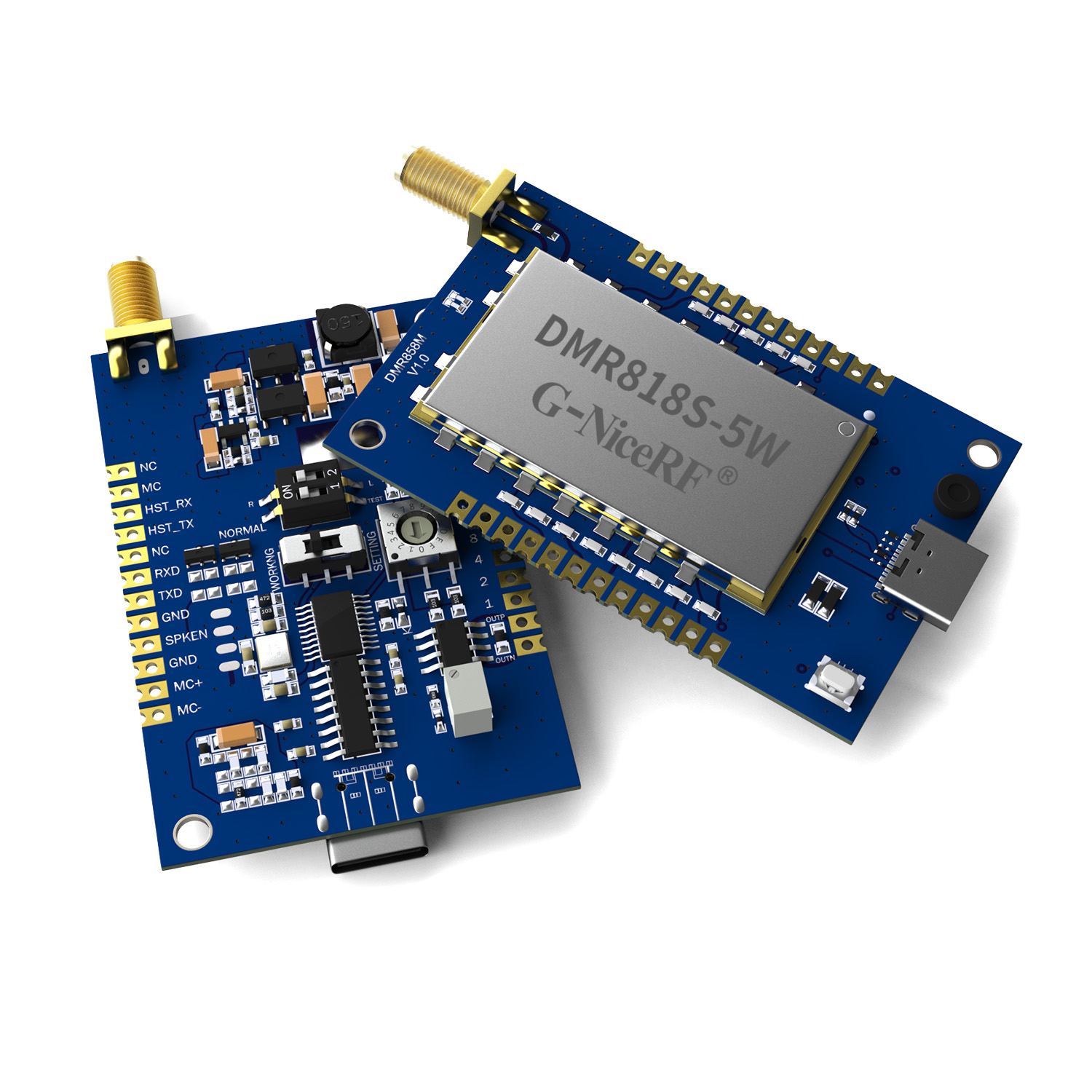

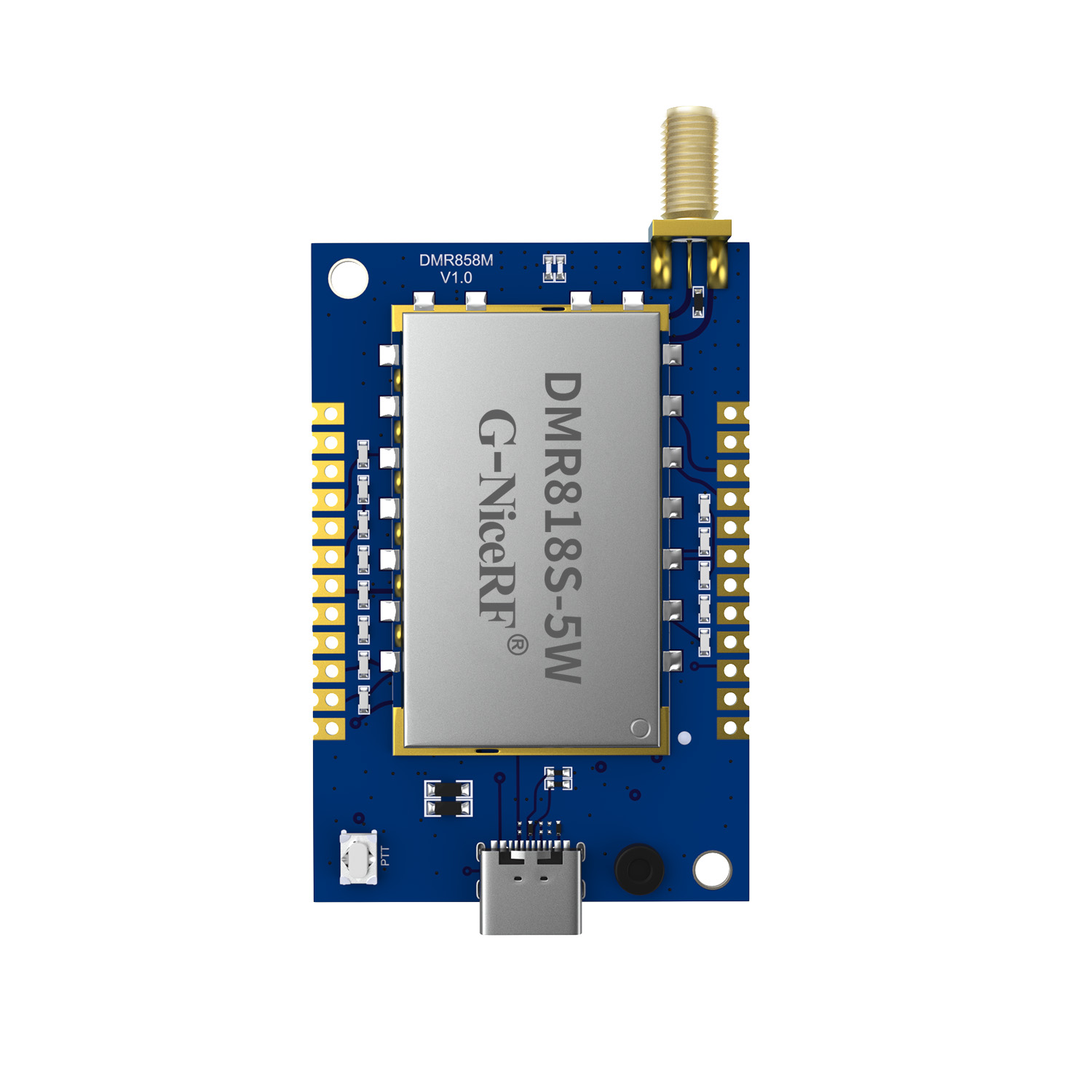

DMR858M：DMR雙時隙數模一體對講機模塊 5W功率 0.5ppm TCXO晶振

DMR858M是我司研發的一款性價比高的5W全功能數字對講機模塊，可以和市場上通用的模擬制式對講機兼容，帶有DMR TierII數字對講機的功能，內置Moto AMBE++ 聲碼器。模塊內部集成了微控制器、數字對講芯片、射頻功放以及音頻功放等電路，客戶只需外接電源，喇叭等器件，即可作為有16種頻率通道可調的小型數字對講機來工作。模塊超小的體積亦能方便快捷地嵌入到各項手持設備中，以提高終端產品的綜合性能。DMR858M嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

DMR模式下數字對講支持以下功能：

短信發送功能，支持直通及短信應用；
語音加密功能，短信加密功能；
有主呼和被呼提示

聯系我們

規格書&附件下載

產品規格書：DMR858M 5W 數字對講機模塊 V1.0.pdf

其它附件：DMR858M USB驅動.zip

其它附件：DMR818S、DMR828S 通訊協議.pdf

性能參數

特點&應用

典型應用電路

接口說明

引腳定義

機械尺寸（單位：mm）

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		3.7	8.0	8.5	V
工作溫度范圍		-20	25	60	℃
工作頻率范圍	@UHF	400		470	MHz
	@VHF	134		174	MHz
	@350	320		400	MHz
串口波特率			57600		bps
電流消耗
休眠電流	@CS拉低3秒		< 0.1		mA
接收電流			< 165		mA
發射電流（高功率)數字	@VCC=8V,5W		900		mA
發射電流（高功率)模擬	@VCC=8V,5W		1700		mA
發射電流（低功率)數字	@VCC=8V,2.5W		640		mA
發射電流（低功率)模擬	@VCC=8V,2.5W		1000		mA
接收靈敏度和音頻指標
接收靈敏度(模擬）	@12dB SINAD		-120		dBm
接收誤碼率（DMR制式）	@ -117dBm		5		%
接收信躁比S/N	1.5K頻偏		40		dB
鄰道選擇性	12.5KHz信道間隔		62		dB
互調抗擾性	12.5KHz信道間隔		63		dB
阻塞抗擾性	干擾頻率間隔> 1M		88		dB
音頻輸出幅度(lineout)	F0=1KHz	0.2	130	460	mV
音頻輸出阻抗(SPK)			8		Ohm
音頻失真度	F0=1KHz			5	%
音頻響應	300Hz		+8		dB
	500Hz		+6
	1KHz		0
	2KHz		-6
	3KHz		-12
數字接收指標
接收誤碼率（DMR制式）	@ -117dBm		4		%
鄰道選擇性（ACS)	Offset:+12.5kHz	60			dB
鄰道選擇性（ACS)	Offset:-12.5kHz	60			dB
互調	Offset:+50/100kHz	63			dB
互調	Offset:-50/100kHz	63			dB
阻塞	Offset:+/-1MHz	87			dB
阻塞	Offset:+/-5MHz	87			dB
模擬發射指標
最大調制頻偏	12.5KHz頻偏（N）		2.2	2.5	KHz
最大調制頻偏	25KHz頻偏（W）		4.5	5.0	KHz
調制靈敏度	1.5KHz/2.5KHz頻偏	4	7	10	mV
音頻調制失真	1.5KHz/2.5KHz頻偏		1	5	%
調制特性	300Hz	-13	-11	-9	dB
	500Hz	-9	-6	-5	dB
	1KHz	-3	0	1	dB
	2KHz	3	6	7	dB
	3KHz	3	7	11	dB
CTCSS調制頻偏		350	400	600	Hz
信噪比	1.5KHZ/2.5KHZ頻(N/W)	38	40	50	dB
數字發射指標
頻率誤差			0.5		ppm
4FSK 發射誤碼率				≤1×10-4
次鄰道功率(dB）	+/-25kHz			≤-68	dB

產品特點

UHF頻段：400~470 MHz

VHF頻段：134~174MHz

350頻段：320-400MHz

注：以上頻段三選一

開闊地傳輸距離為7-8公里
高功率5W，低功率2W
高接收靈敏度：-120Bm
-117dBm下誤碼率低至5%
內置標準DMR協議
模擬帶寬5 / 25 KHz

數字帶寬6.25KHz

DMR（數字對講）/ 模擬對講
支持短信發送功能
支持低功耗睡眠模式
雙時隙對講，可與中繼臺通訊
自動尾音消除
高度集成，性價比高
小型化，便于嵌入

應用領域

DMR858M應用領域

DMR858M數字對講模塊典型應用電路

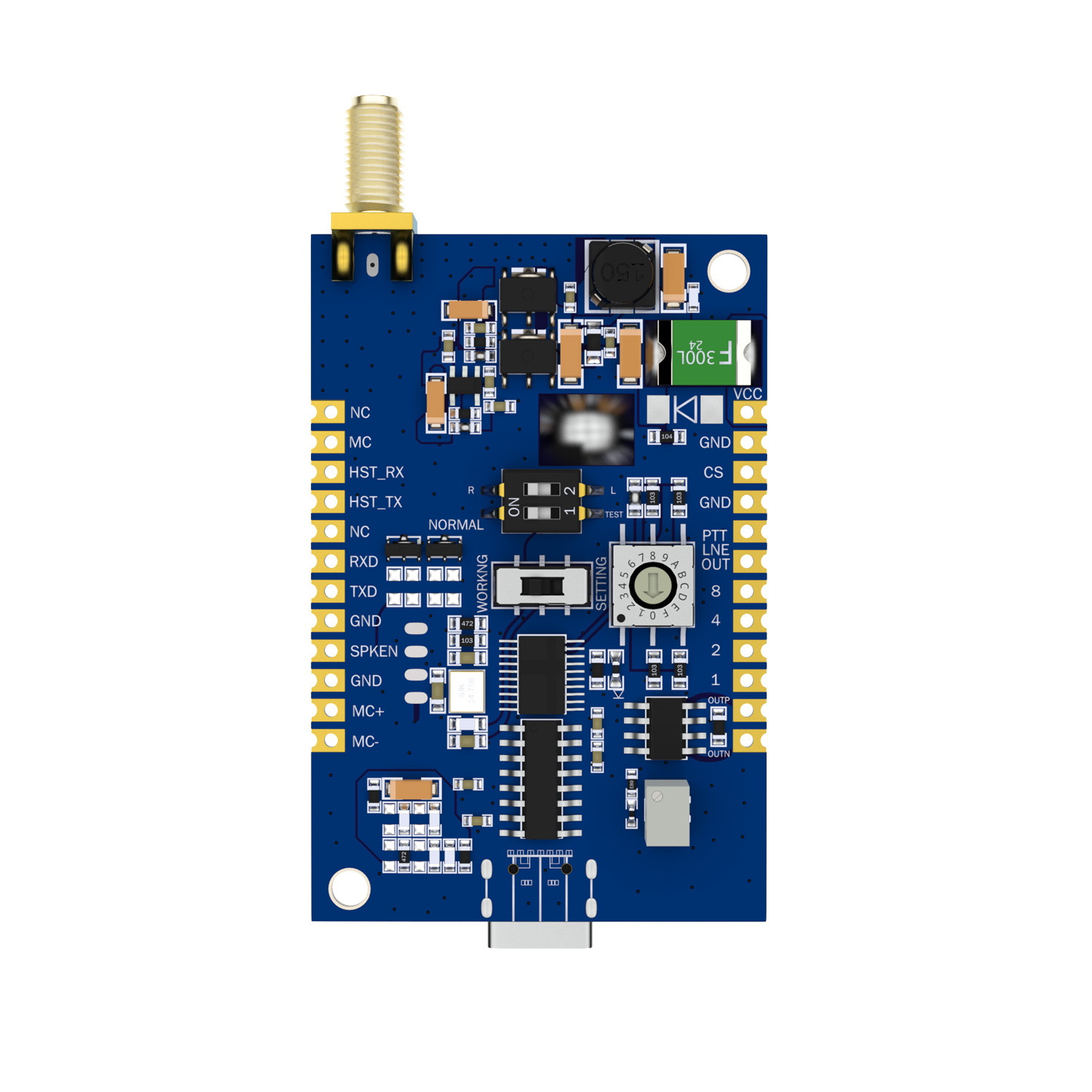

DMR858M接口說明

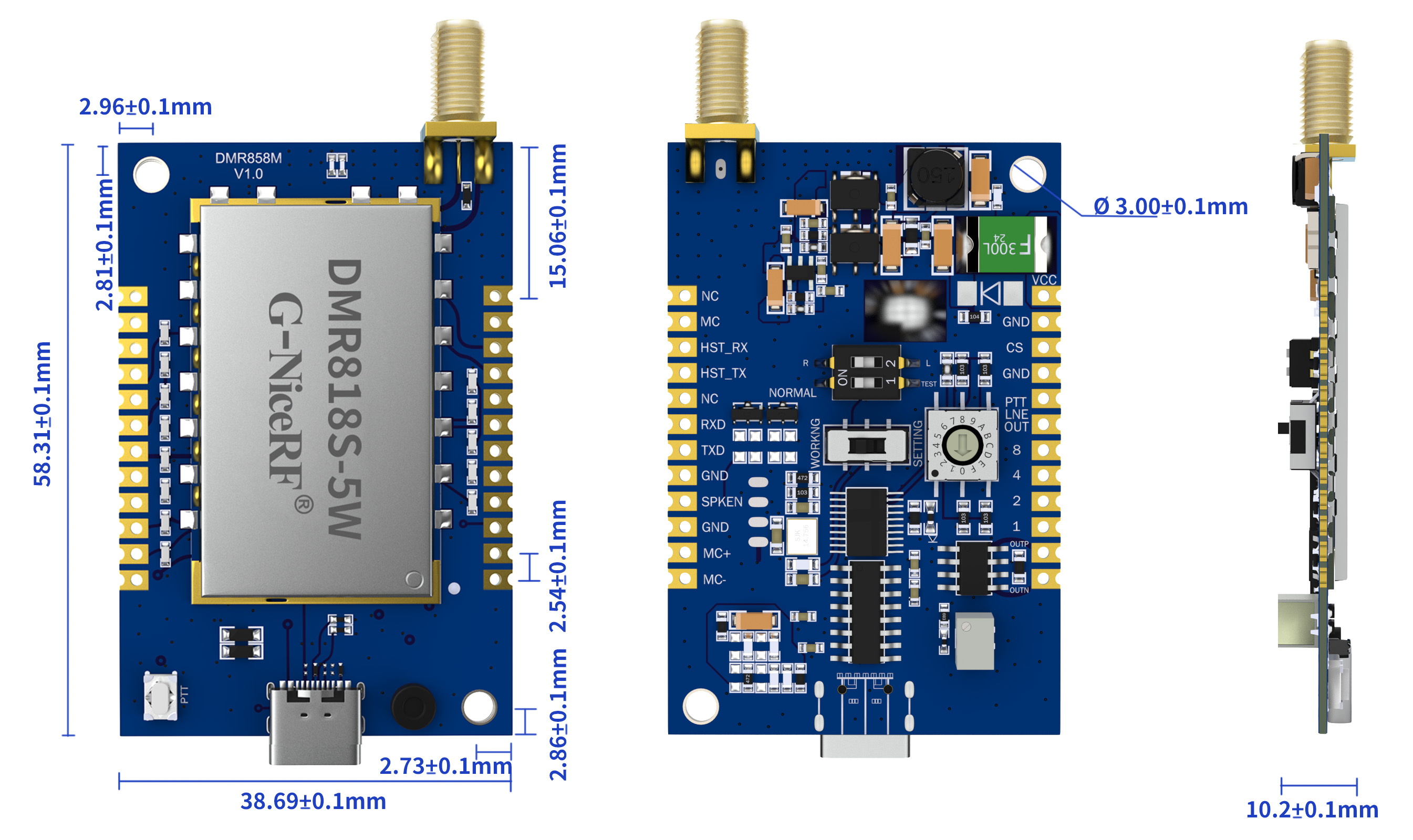

DMR858M模塊尺寸

腳位編號	引腳定義	描述
1	VCC	電源正（電壓可3.7-8.5V)
2,4,15,17	GND	地線
3	CS	模塊休眠使能腳，“0”為休眠，“1”為工作狀態
5	PTT	發射/接收控制腳，“0”為發射；“1”為接收，默認接收模式
6	LINE_OUT	音頻輸出
7	8	頻率16通道8421編碼，第8位，默認“1”輸出
8	4	頻率16通道8421編碼，第4位，默認“1”輸出
9	2	頻率16通道8421編碼，第2位，默認“1”輸出
10	1	頻率16通道8421編碼，第1位，默認“1”輸出
11	OUTP	音頻輸出腳，外接8歐2W喇叭或者4歐5W喇叭
12	OUTN	音頻輸出腳，外接8歐2W喇叭或者4歐5W喇叭
13	MIC-	外接咪頭的負極
14	MIC+	外接咪頭的正極（內部已提供偏壓，不需要另外供電）
16	SPKEN	接收指示腳，正常低電平，收到信號后變成高電平。
18	TXD	串口發送數據口
19	RXD	串口接收數據口
20,23,24	NC
21	HST_TX	串口發送數據腳(升級程序用）
22	HST_RX	串口接收數據腳(升級程序用）

DMR858M模塊尺寸
