GPS01：高精度低功耗雙模衛星定位導航 GPS模塊北斗模塊

GPS01模塊是一款支持 BDS B1/GPS L1/GLONASS L1 頻點（三選二）雙模衛星定位導航GPS/北斗模塊。為車載、船載、手持及穿戴等導航定位終端產品的制造提供了高靈敏度、高定位精度、低功耗和低成本的定位導航解決方案。

聯系我們

規格書&附件下載

產品規格書：GPS01高精度低功耗雙模GPS定位模塊V1.2.pdf

封裝尺寸：GPS01_Package.zip

性能參數

特點&應用

典型應用電路

引腳定義

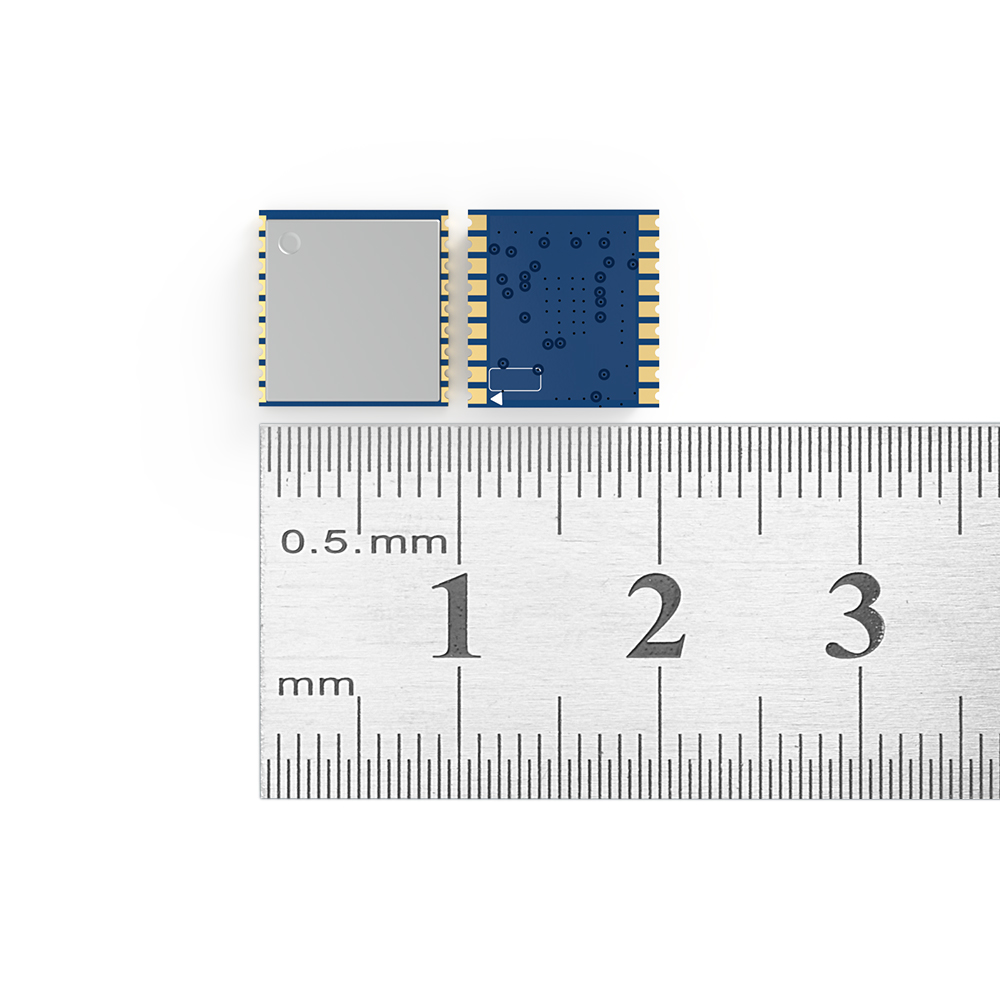

機械尺寸（單位：mm）

產品特點

有源天線接法如下：

GPS/北斗定位模塊GPS01的典型應用電路圖

無源天線接法如下：

GPS/北斗定位模塊GPS01的典型應用電路圖

GPS/北斗定位模塊GPS01的引腳定義

腳位編號	引腳定義	I/O	電平標準	描述
1、10、12	GND	—		接電源地
2	TXD	O	0-3.5 V	數據輸出、狀態輸出
3	RXD	I	0-3.5 V	控制命令接收
4	1PPS	O	0-3.5 V	秒脈沖輸出
5	EXT_INT0	I	0-3.5 V	預留接口
6	V_BCKP	I	2.5-3.5 V	備份電源輸入
7	VCC_IO	—	3.0-3.5 V	IO電源輸入
8	VCC	—	3.0-3.5 V	主電源輸入
9	nRESET	I	0-3.5 V	外部復位，低電平有效。復位管腳模塊外部，不可連接對地電容器。
11	RF_IN	I		天線輸入
13	ANT_ON	O	0-3.5 V	內連IC GPIO,功能保留
14	VCC_RF	O	VCC	3.3V輸出，由模塊對天線進行供電，天線工作電流建議不超過20mA
15、18	NC	—
16	SDA	I/O	0-3.5 V	兩線DDC接口的數據信號
17	SCL	I	0-3.5 V	兩線DDC接口的時鐘信號

GPS/北斗定位模塊GPS01的機械尺寸
