Mini3120：低功耗無線收發模塊超小體積高靈敏度 20dBm 0.5ppm TXCO

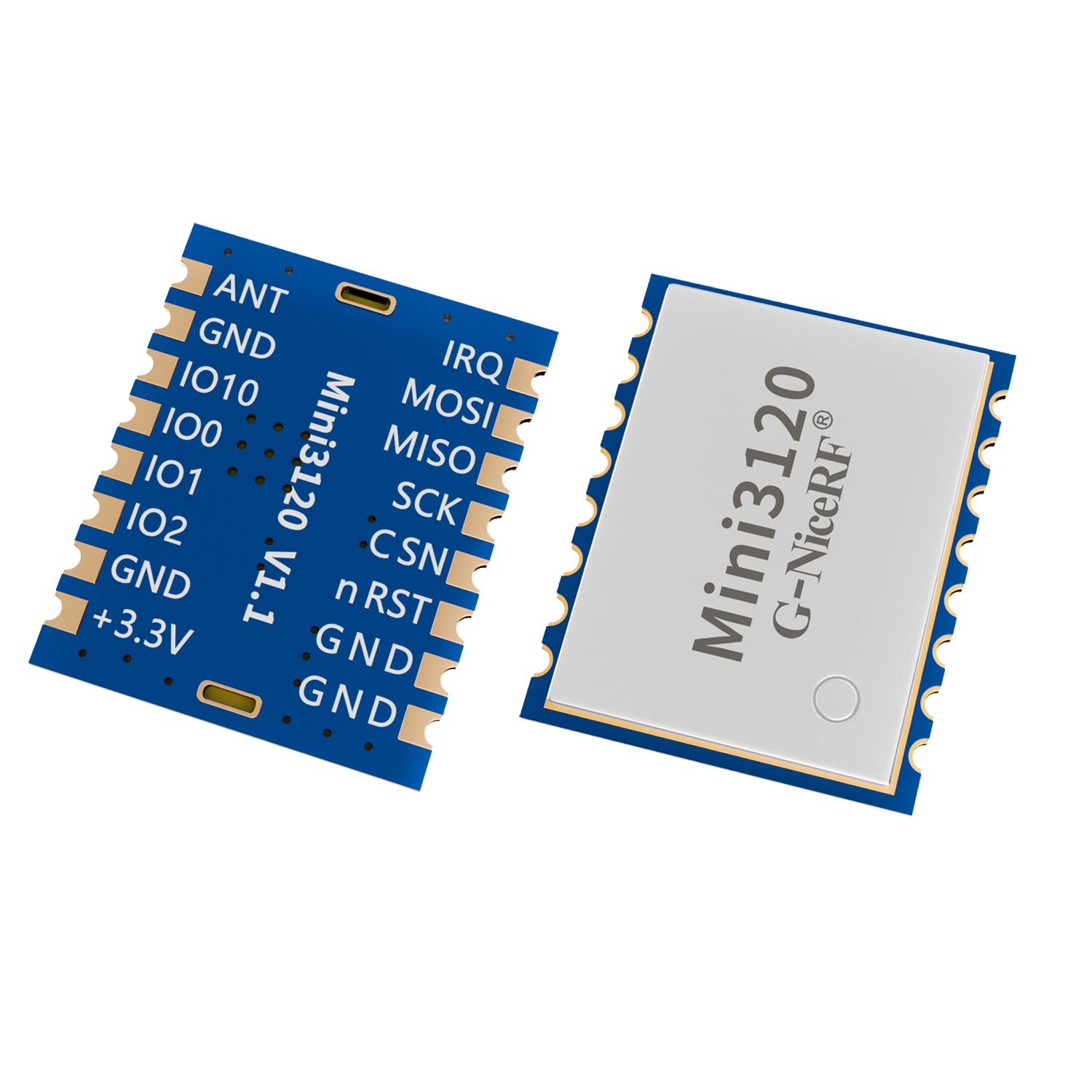

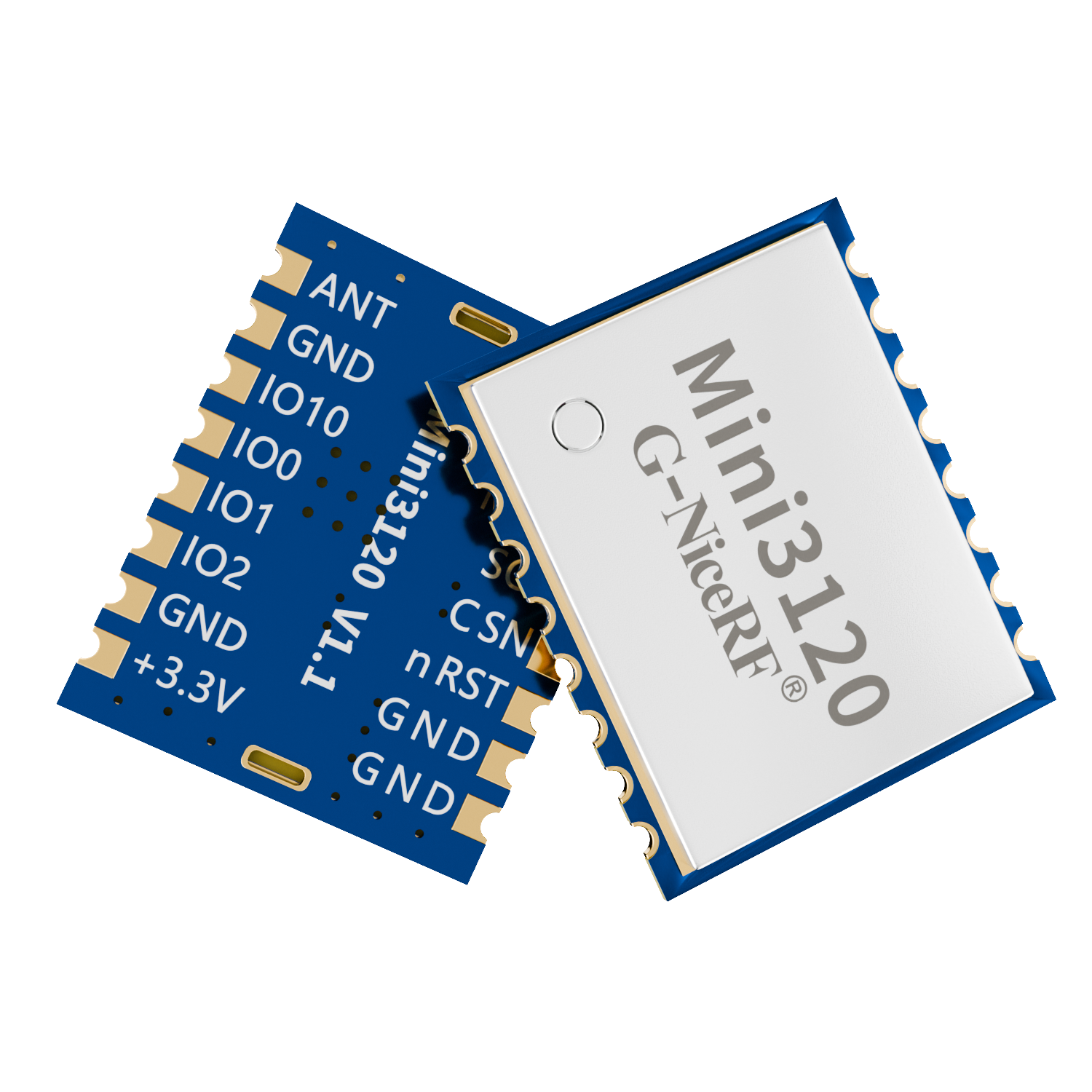

Mini3120 是高性能低功耗無線收發模塊，模塊采用磐啟的國產芯片，支持半雙工無線通信。工作頻段為 433/470/868/915MHz,可定制190-1110MHz的頻段 ,該模塊具有高抗干擾性、高靈敏度、大發射功率、低功耗和遠傳輸距離等特性。其最高具有-124dBm 的接收靈敏度，最大具有 20dBm 輸出功率。同時支持多種不同格式的數據包結構、多種編解碼方式，使其可靈活應用于多種不同的應用場景。

聯系我們

規格書&附件下載

產品規格書：Mini3120 小超小體積無線收發模塊 V1.1.pdf

產品規格書：3120_Demo_Code_V1.0.zip

性能參數

特點&應用

典型應用電路

腳位定義

機械尺寸(單位：mm)

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	2	3.3	3.8	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		6.1		mA	@DCDC模式
接收電流		<10		mA	@LDO模式
發射電流		<120		mA	@20dBm
休眠電流		<1		uA
射頻參數
頻率范圍	408	433	470	MHz	@433MHz
	470	490	510	MHz	@470MHz
	850	868	890	MHz	@868MHz
	900	915	930	MHz	@915MHz
調制速率	2		500	Kbps	2(G)FSK
發射功率范圍	-20		20	dBm
靈敏度		-124		dBm	@DR=2.4Kpbs,Fdev=1.2kHz

產品特點

工作電壓范圍：0-3.8V
頻率范圍：433/470/868/915 MHz
靈敏度：-124dBm @4Kbps
最大輸出功率：20 dBm
低接收電流：6.1mA@DCDC
休眠電流< 1.0uA
數據傳輸率:2-500Kbps@2(G)FSK,MSK
支持RSSI及LQI
支持自動頻率控制AFC
支持Duty Cycle接收和發送
支持自動ACK
支持直通及包模式
支持白化,FEC,CRC,曼切斯特碼等功能

應用領域

智慧工廠
智慧水務
智慧農業
智慧醫療
智慧社區
智慧消防

MINI3120模塊典型應用電路

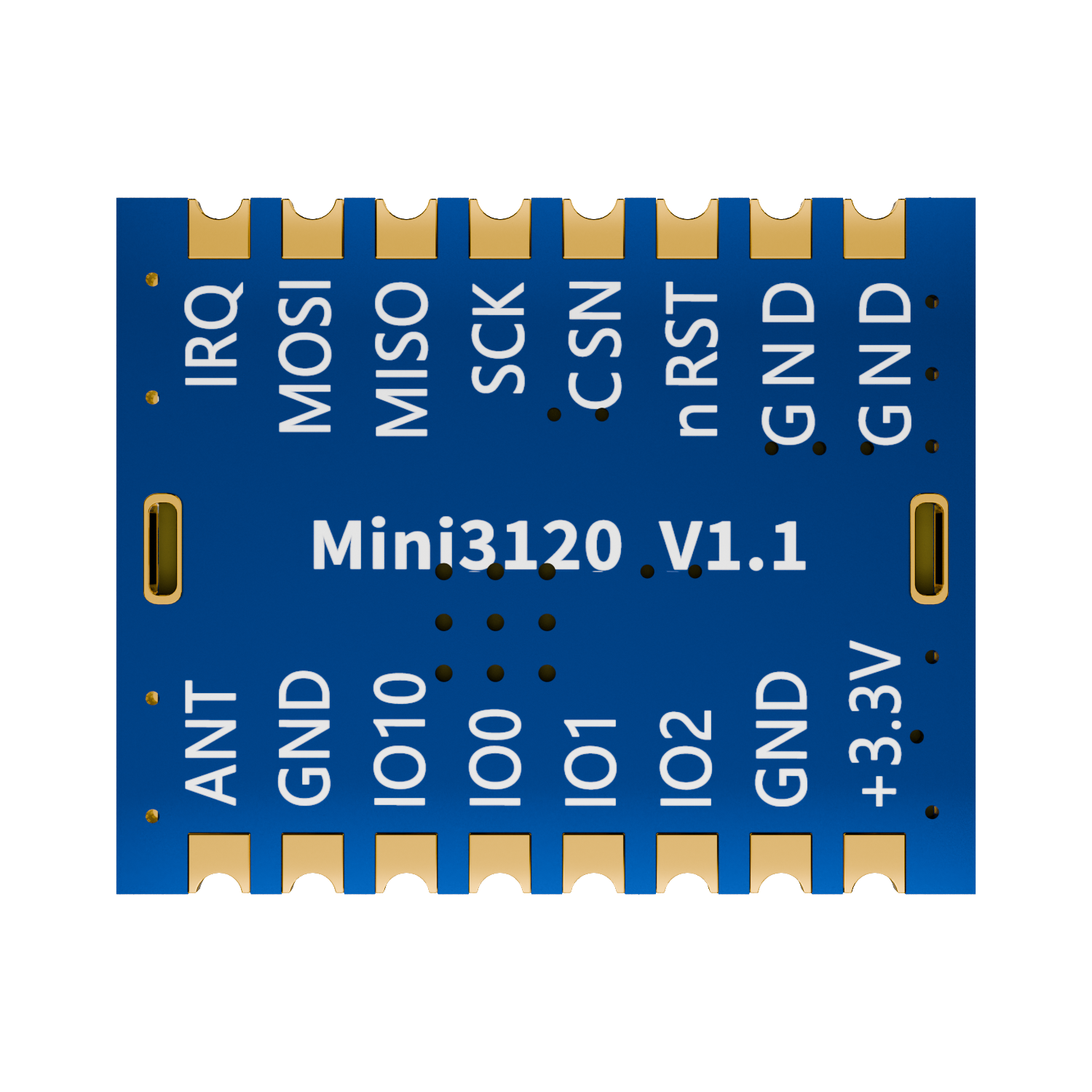

MINI3120模塊腳位定義

腳位編號	引腳定義	IO電平	描述
1	+3.3v		外接電源正極
2,7,15,16	GND		外接電源負極
3	IO2	0-VCC	內接芯片的GPIO02引腳，具體功能看芯片規格書
4	IO1	0-VCC	內接芯片的GPIO01引腳，具體功能看芯片規格書
5	IO0	0-VCC	內接芯片的GPIO00引腳，具體功能看芯片規格書
6	IO10	0-VCC	內接芯片的GPIO10引腳，具體功能看芯片規格書
8	ANT		外接50歐的天線
9	IRQ	0-VCC	中斷信號
10	MOSI	0-VCC	SPI 數據輸入信號
11	MISO	0-VCC	SPI 數據輸出信號
12	SCK	0-VCC	SPI串行時鐘
13	CSN	0-VCC	SPI片選信號
14	nRST	0-VCC	復位引腳

mini3120模塊機械尺寸
