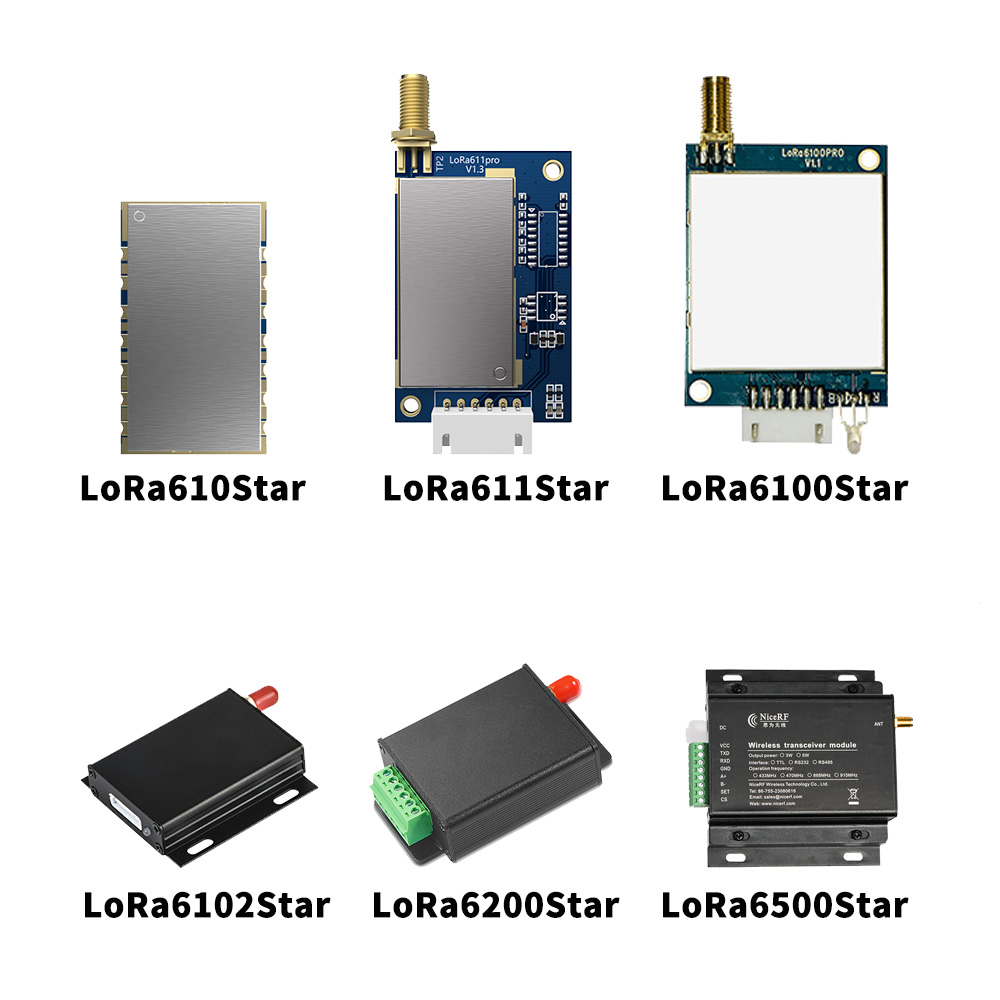

LoRa無線數傳模塊LoRaStar系列
LoRa無線數傳模塊LoRaStar610
LoRa無線數傳模塊LoRaStar611
LoRa無線數傳模塊LoRaStar6100
LoRa無線數傳模塊LoRaStar6102
LoRa無線數傳模塊LoRaStar6103
LoRa無線數傳模塊LoRaStar6200
LoRa無線數傳模塊LoRaStar6500

LoRaStar系列：星型網絡 串口 LoRa無線數傳模塊

LoRaStar模塊是工作在星型網絡下的無線數傳模塊。模塊可通過PC軟件切換中心或節點模式組成星型無線網絡。同時模塊支持MESH自動路由功能，延長節點與中心的通訊距離，有效解決了傳統星型網絡下某些處在盲區或偏遠節點無法與中心通訊的問題。
同時，模塊也提供了AES128無線數據加密和信道空閑檢測功能等可選功能，以支持更多的應用。
星型網絡模塊的無線部分采用了先進的LoRa擴頻調制跳頻技術，具有更高的傳輸距離和更強的抗干擾性。
LoRSTAR系列嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

分享產品：

規格書&附件下載

產品規格書：LoRa Star系列 星型網絡 串口無線傳輸模塊 V1.4.pdf

其它附件：NiceRF_LoRaStar series.rar

性能參數
特點&應用
內部框圖
引腳定義
機械尺寸（單位：mm）

LoRaStar610

 參 數 最 小 典 型 最 大 單 位 條 件
運 行 條 件
工作電壓范圍 3.3 5.0 6.5 V *2
工作溫度范圍 -40 25 +85 ℃
電 流 消 耗
接收電流    < 15   mA TTL電平
 發射電流   < 130   mA
休眠電流 *1  < 200   uA
射 頻 參 數
頻率范圍 （不同規格） 414.92 433.92 453.92 MHz @433MHz
470.92 489.92 509.92 MHz @470MHz
849.92 868.92 888.92 MHz @868MHz
895.92 914.92 934.92 MHz @915MHz
調制速率 91 656 17353 bps @LoRa
發射功率范圍 4 20 +20 dBm 軟件7級可調
接收靈敏度   -139   dBm @91bps






LoRaStar611

 參  數 最 小 典 型 最 大 單 位 條 件
運 行 條 件
工作電壓范圍 3.3 5.0 6.5 V
工作溫度范圍 -40 25 +85 ℃
電 流 消 耗
接收電流   < 15   mA TTL電平
 發射電流   < 130   mA
休眠電流 *1 < 200   uA
射 頻 參 數
頻率范圍 （不同規格） 414.92 433.92 453.92 MHz @433MHz
470.92 489.92 509.92 MHz @470MHz
849.92 868.92 888.92 MHz @868MHz
895.92 914.92 934.92 MHz @915MHz
調制速率 91 656 17353 bps @LoRa
發射功率范圍 4 20 +20 dBm 軟件7級可調
接收靈敏度   -139   dBm @91bps


LoRaStar6100 LoRaStar6102

 參 數 最 小 典 型  最 大 單 位 條 件
運 行 條 件
工作電壓范圍 3.3 5.0 6.5 V
工作溫度范圍 -40 25 +85 ℃
電 流 消 耗
接收電流   < 16   mA @5V,TTL電平
 發射電流   < 600   mA @5V,TTL電平
休眠電流   < 250   uA @5V,TTL 電平
射 頻 參 數
頻率范圍 （不同規格） 414.92 433.92 453.92 MHz @433MHz
470.92 490.92 509.92 MHz @470MHz
849.92 868.92 888.92 MHz @868MHz
895.92 914.92 934.92 MHz @915MHz
調制速率 91 656 17353 bps @LoRa
發射功率范圍 + 24 > 29.5 + 31 dBm @5V,@433/490MHz
+ 21 > 27 + 28.5 dBm @5V,@868/915MHz
接收靈敏度   -139   dBm @91bps




LoRaStar6200

 參  數 最 小 典 型  最 大 單 位 條   件
運 行 條 件
工作電壓范圍 9 12 30 V
工作溫度范圍 -40 25 +85 ℃
電 流 消 耗
接收電流   < 18   mA TTL電平
 發射電流   < 500   mA @33dBm,12V
休眠電流   < 7   mA
射 頻 參 數
頻率范圍 （不同規格） 414.92 433.92 453.92 MHz @433MHZ
470.92 490.92 509.92 MHz @470MHZ
調制速率 91 656 17353 bps @LoRa
發射功率范圍 18 / +33 dBm @12V,@433/490MHz
接收靈敏度   -139   dBm @91bps




LoRaStar6500

 參 數 最 小 典 型 最 大 單 位 條 件
運 行 條 件
工作電壓范圍 9 12 30 V *2
工作溫度范圍 -40 25 +85 ℃
電 流 消 耗
接收電流   < 18   mA TTL電平
 發射電流   <1.8   A @37dBm,12V
休眠電流   < 7   mA
射 頻 參 數
頻率范圍 （不同規格） 414.92 433.92 453.92 MHz @433MHz
470.92 490.92 509.92 MHz @470MHz
調制速率 91 656 17353 bps @LoRa
發射功率范圍 28 / +37 dBm @12V,@433/490MHz
接收靈敏度   -139   dBm @91bps



產品特點

  • 星型網絡
  • 中心/節點/路由/節點+路由可選
  • MESH路由，無盲區無距離限制
  • LBT（ListenBefore Talk）功能可選
  • AES128數據加密可選
  • 內置軟件看門狗算法
  • 內置硬件防死機保護電路
  • 多種發射功率可選（100mW～5W）
  • 串口參數設置多樣化
  • 工作頻段：433/470/868/915 MHz可選
  • LoRa調制模式
  • TTL/232/485電平
  • 靈敏度：-139dBm
  • 內置防靜電保護電路
  • 工作溫度范圍：-40～+85℃

應用領域

  • 無線遙控
  • 遠程抄表
  • 工業數據采集
  • 家庭自動化遙測
  • 無線數據通信
  • 門禁系統

LoRa無線數傳模塊LoRaStar系列的內部框圖

LoRa無線數傳模塊LoRaStar610的引腳定義

LoRa無線數傳模塊LoRaStar系列的引腳定義

LoRa無線數傳模塊LoRaStar6500的引腳定義

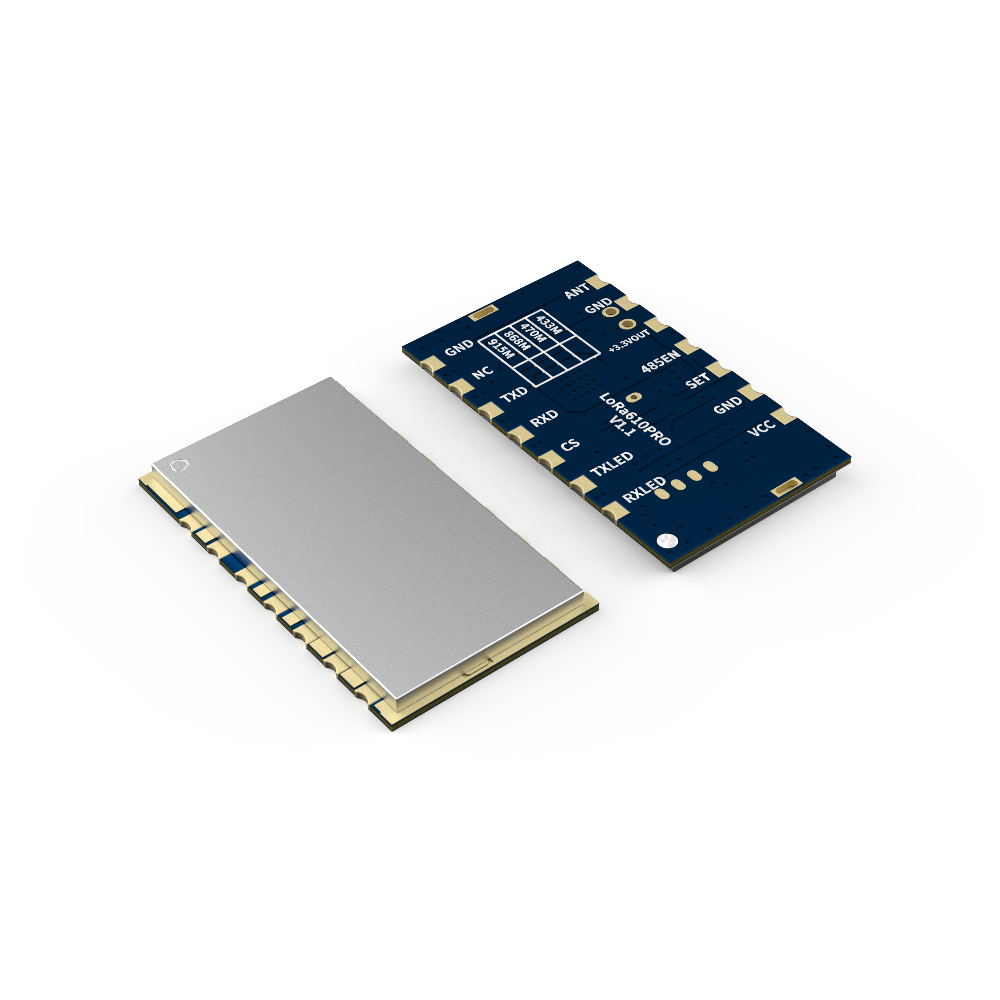

LoRaStar610:

LoRa無線數傳模塊LoRaStar610的機械尺寸

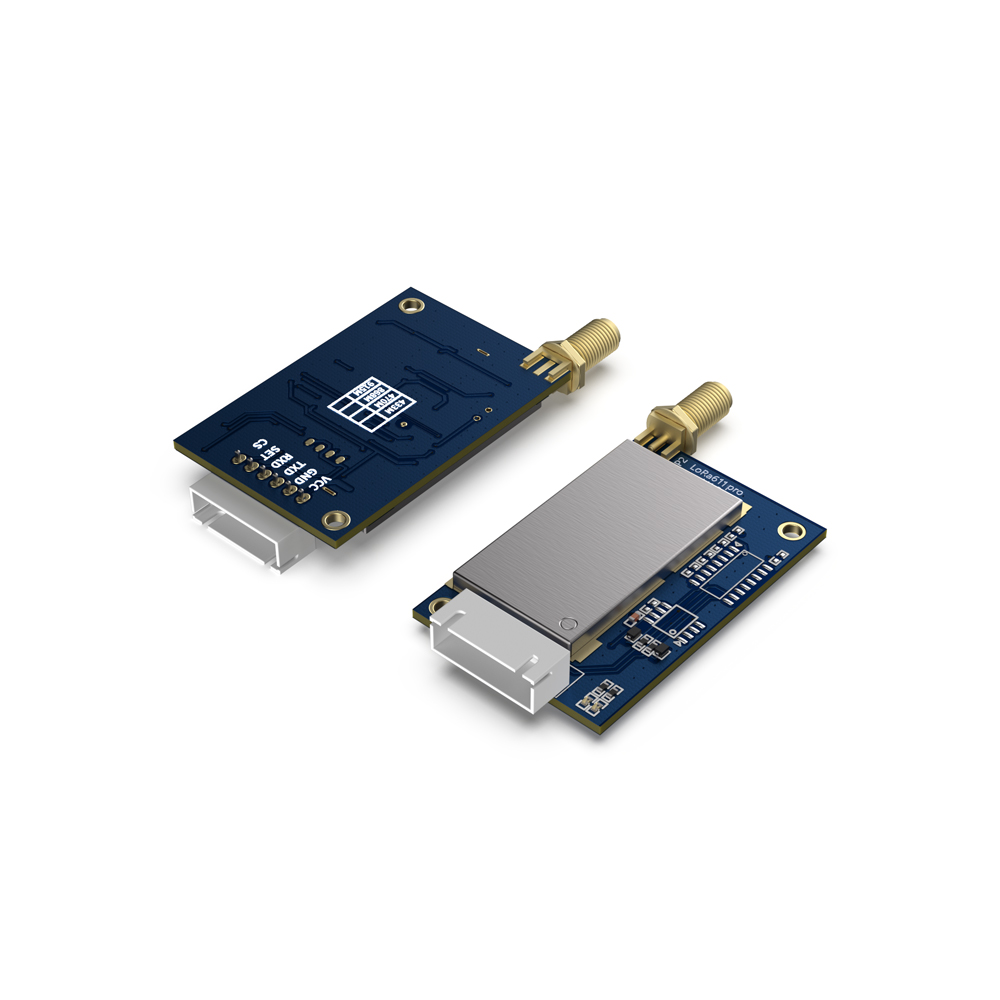

LoRaStar611:

LoRa無線數傳模塊LoRaStar611的機械尺寸

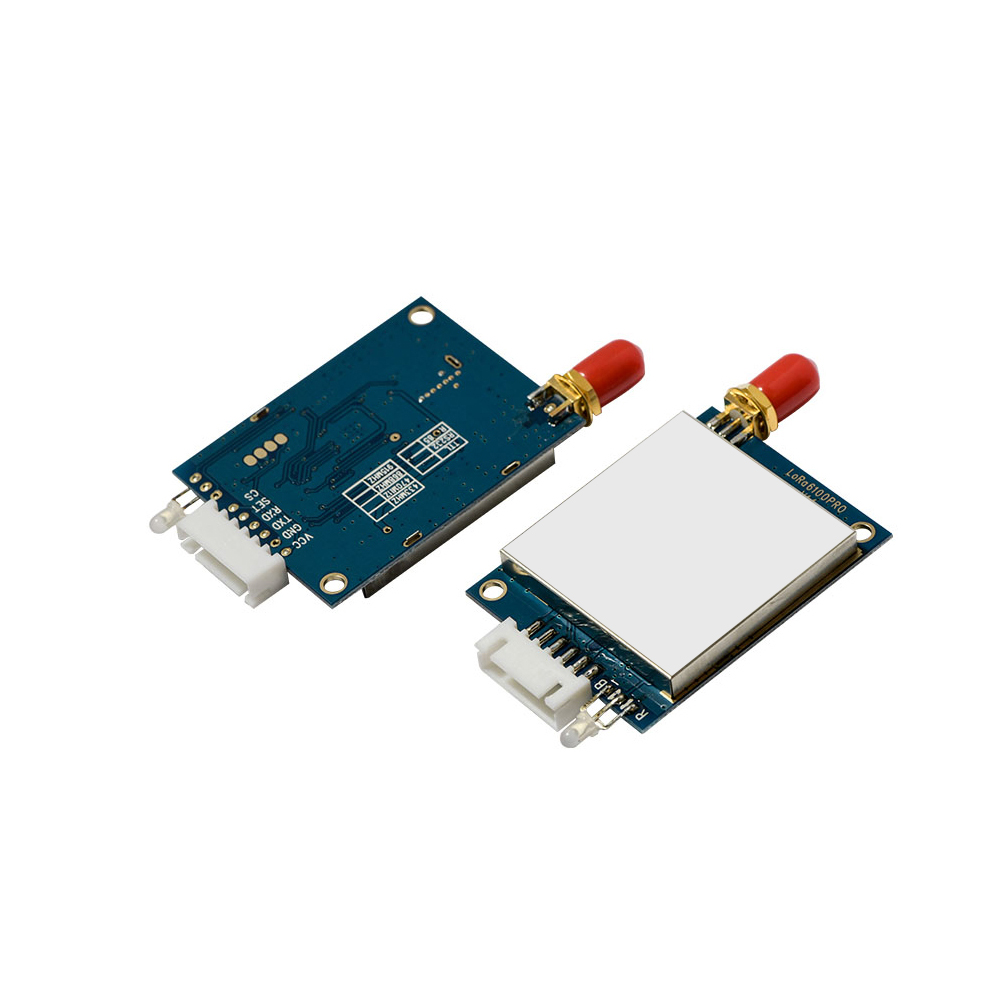

LoRaStar6100:

LoRa無線數傳模塊LoRaStar6100的機械尺寸

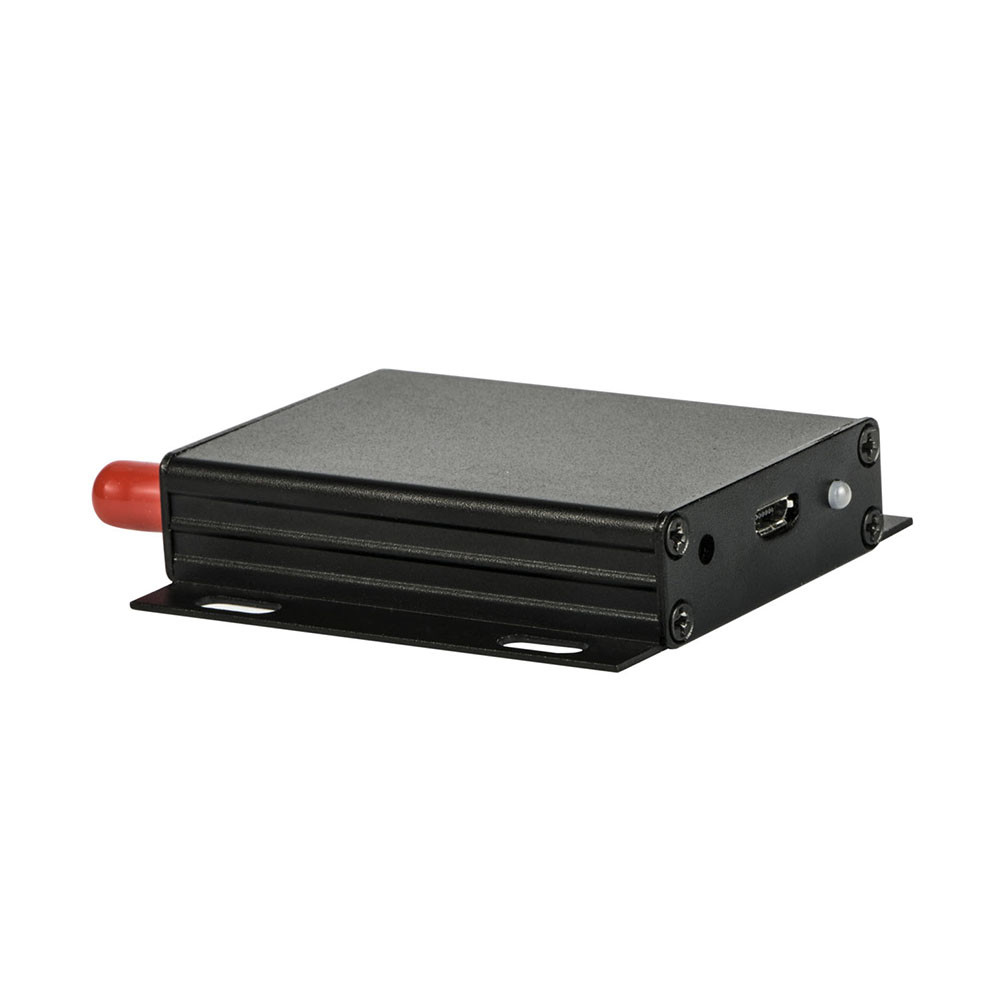

LoRaStar6102:

LoRa無線數傳模塊LoRaStar6102的機械尺寸

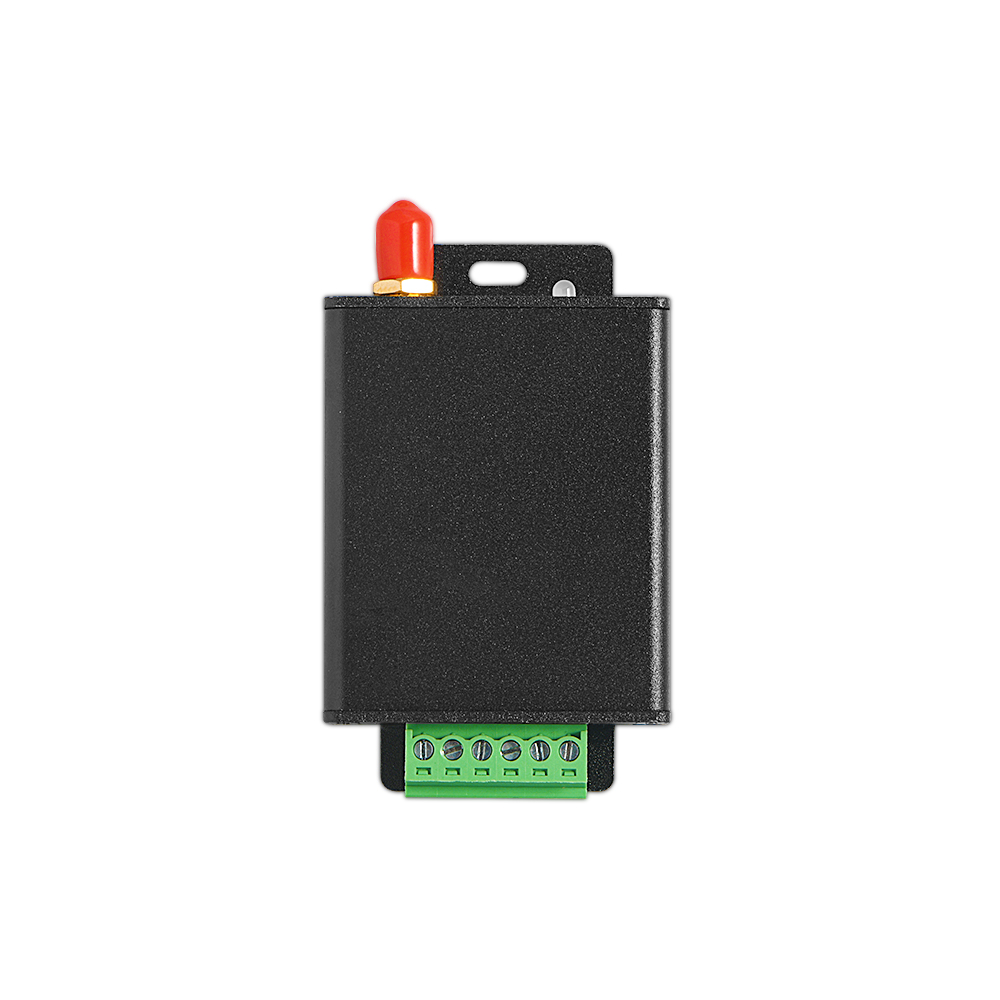

LoRaStar6200:

LoRa無線數傳模塊LoRaStar6200的機械尺寸

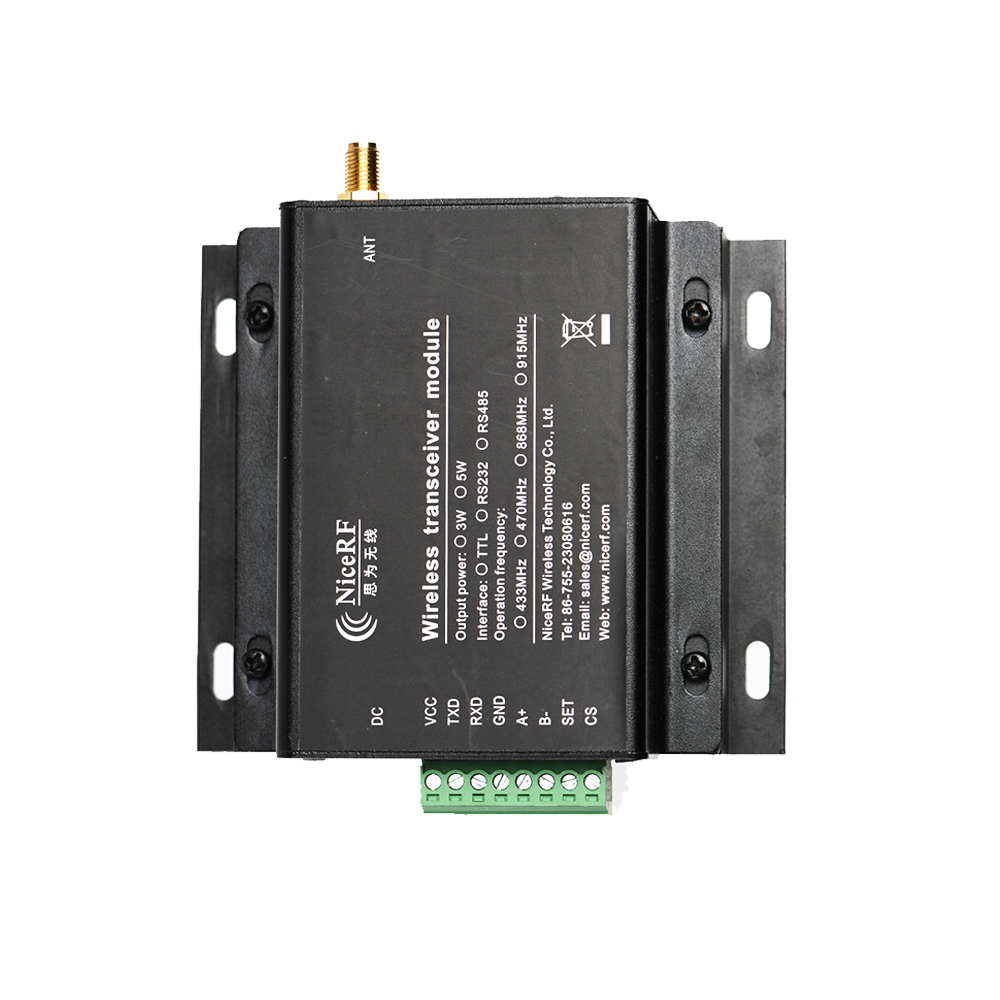

LoRaStar6500:

LoRa無線數傳模塊LoRaStar6500的機械尺寸
