LoRa1121：FCC/CE認證 sub-GHz和2.4GHz及S頻段(衛星頻段)多頻段通信模塊

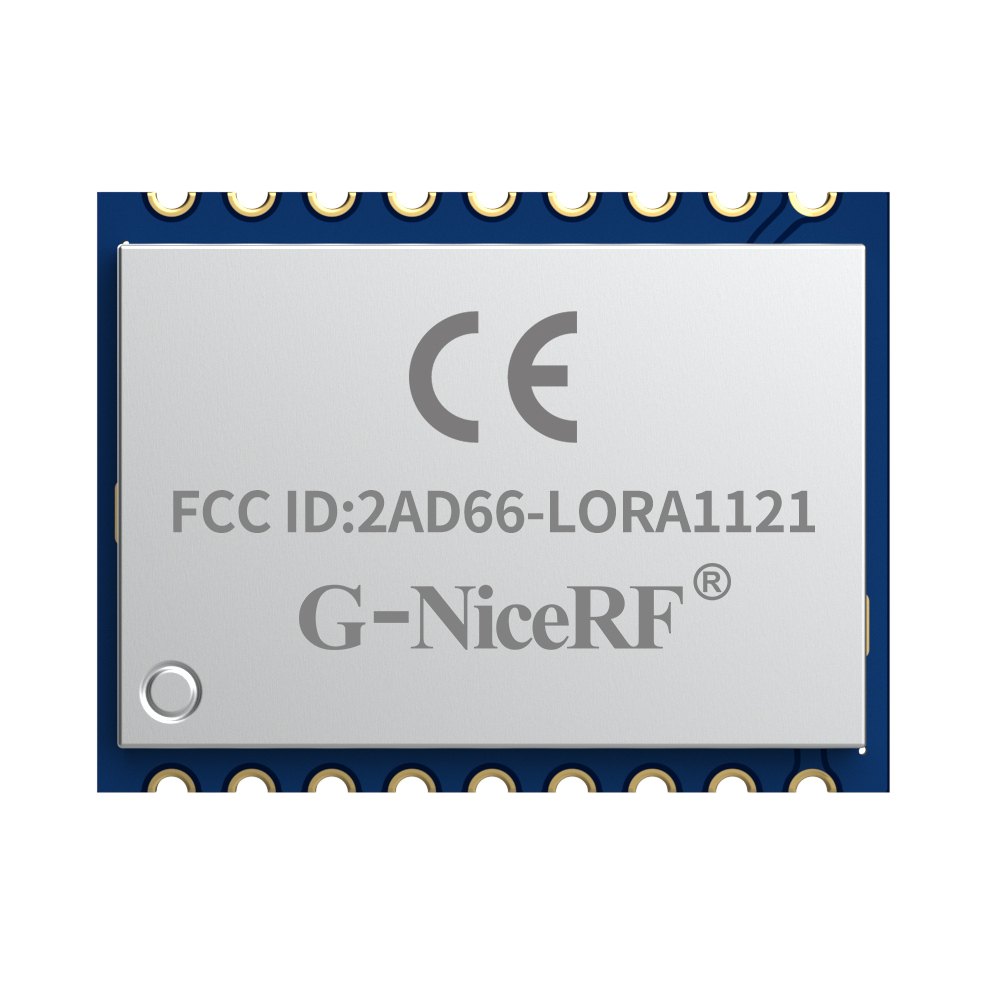

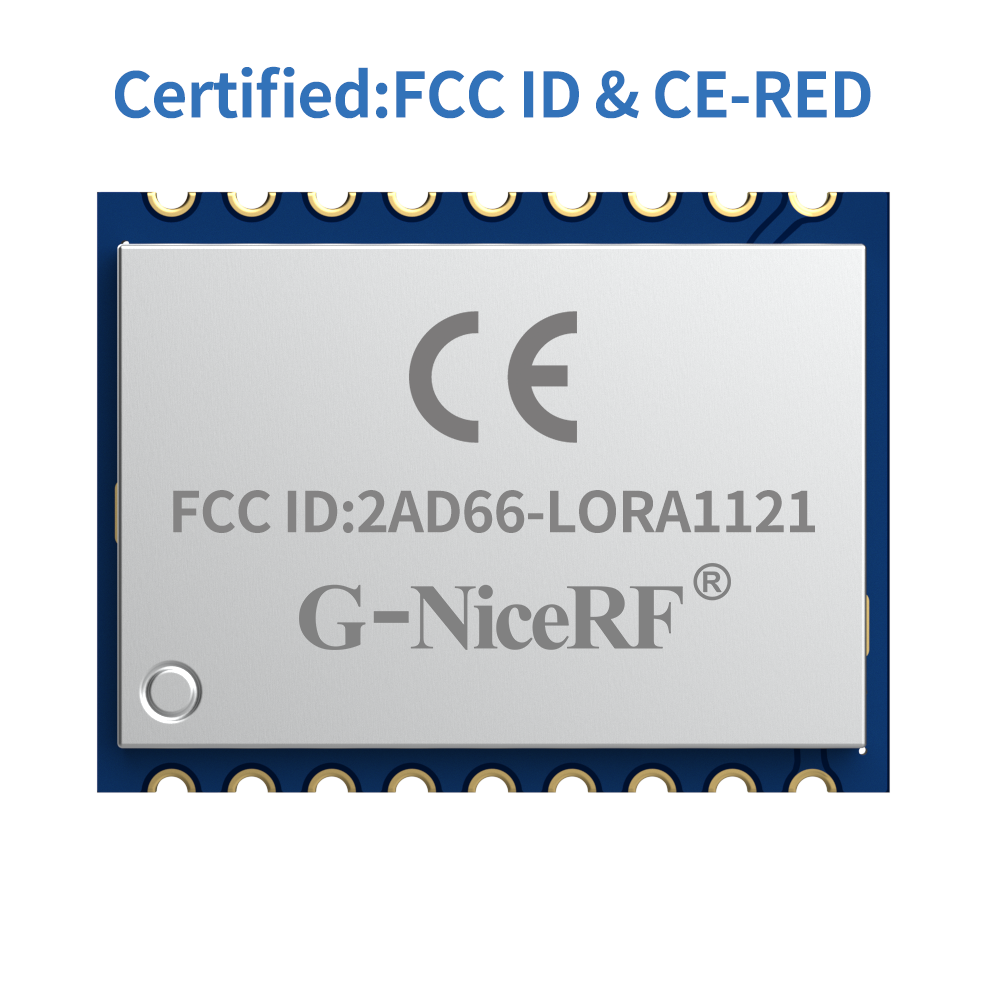

LoRa1121是采用SEMTECH的LR1121芯片，這是一款超低功耗、遠程LoRa收發器，支持Sub-GHz和全球2.4GHz頻譜中的地面ISM頻段通信，且支持用于衛星連接的S頻段。LoRa1121支持LoRa，(G)FSK調制，Sigfox協議，以及（LR-FHSS）。LR1121支持LoRaWAN通信協議?？梢宰鳛長oRAWAN節點使用。同時可以靈活配置，滿足不同應用程序需求和專有協議。

聯系我們

規格書&附件下載

產品規格書：2W大功率全頻段LR1121無線通訊模塊LoRa1121F33-1G9 V1.2.pdf

示例代碼：LoRa1121_demo_code_V1.2.zip

封裝尺寸：LoRa1121 V1.2封裝.zip

認證報告：LoRa1121 FCC?正式報告和證書.zip

產品規格書：LoRa1121 CE正式報告及證書.zip

產品簡介

性能參數

特點&應用

內部框圖

典型應用電路

引腳定義

機械尺寸（單位：mm）

LORA1121產品詳情

參數		測試條件	最小	典型	最大	單位
工作電壓范圍			1.8	3.3	3.6	V
工作溫度范圍			-40	25	85	℃
最大輸入信號				10		dBm
電流消耗
發射電流	@433MHz			<110			mA
	@2.4G			<36			mA
接收電流	@3.3V,2.4G			<7			mA
	@3.3v,433MHz			<6			mA
休眠電流	@3.3v			<1			uA
射頻參數
頻率范圍	@433MHz		400		460		MHz
	@470MHz		470		510		MHz
	@868MHz		850		890		MHz
	@915MHz		900		940		MHz
發射功率	@sub-GHz		19	21			dBm
	2.4GHz		10	11			dBm
接收靈敏度	BW=62.5KHz,SF=12 @sub-GHz			-142			dBm
	BW=125KHz,SF=12 @S頻段			-132			dBm
	BW=406KHz,SF=7 @2.4GHz			-129			dBm
頻率誤差				10			ppm
調制速率(@sub-GHz)	@LoRa		0.091		62.5		kpbs
	@FSK		0.6		300		kpbs
調制速率 (@S頻段)	@LoRa		0.292		87.5		kpbs
調制速率(@2.4GHz)	@LoRa		0.476		87.5		kpbs

產品特點

Sub-GHz頻段：433/470/868/915MHz

（可定制150～960MHz的頻率）

2.4G頻段：2400～2500MHz
S頻段：1900MHz～2200MHz
S頻段靈敏度高達-132@BW=125KHz,SF=12
2.4GHz接收靈敏度高達
-129 @BW=406KHz,SF=7
Sub-GHz接收靈敏度高達
-144dBm @BW=62.5KHz,SF=12
內置靜電保護電路
支持LR-FHSS
支持AES-128加密解密
支持LoRaWAN協議、Sigfox協議
開闊地Sub-GHz傳輸距離為5000米以上
發射功率可調，最大22dBm
休眠電流小于1uA以下
接收電流小于7mA
小體積，郵票孔設計，方便客戶二次開發

應用領域

無人機應用
智能家居
智慧農業
遠程灌溉
工業制造

模塊內部框圖

典型應用電路

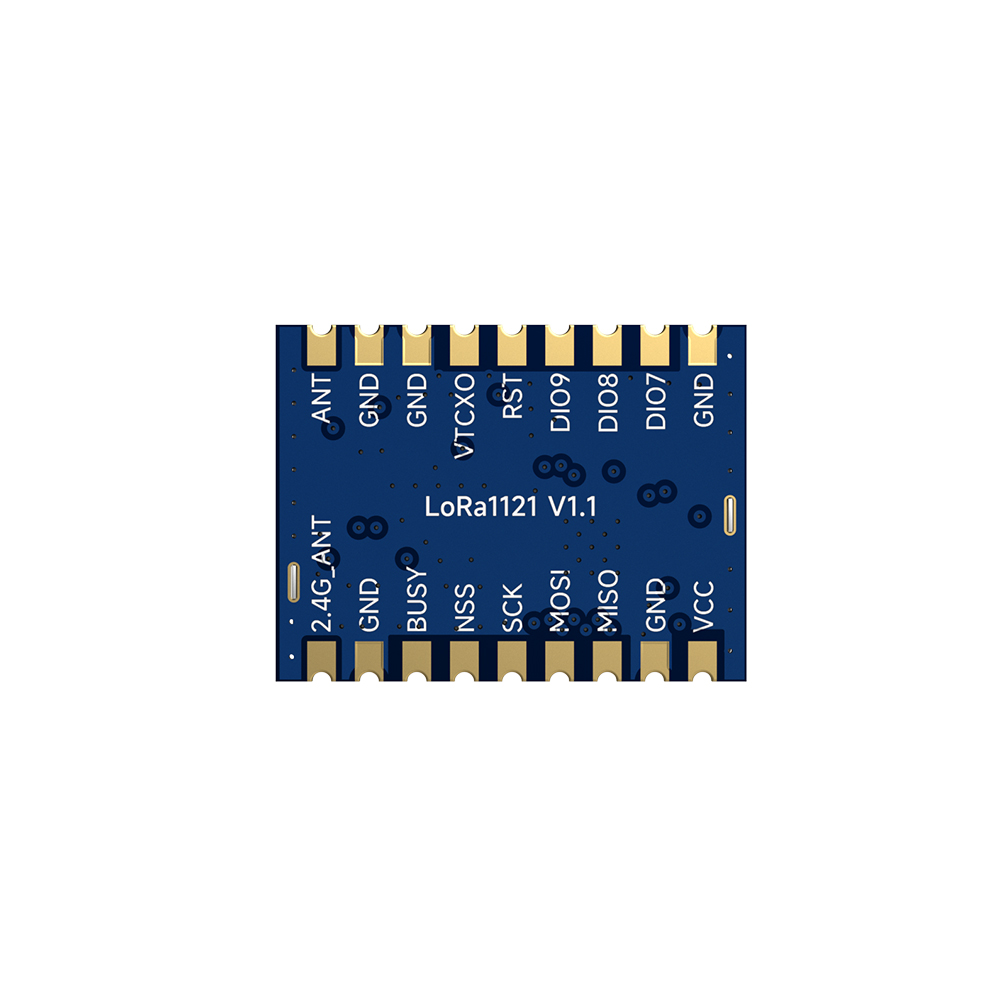

模塊引腳定義

腳位編號	引腳定義	I/O	描述
1	VCC		接電源正極
2,8，11，12	GND		接電源負極
3	MISO	O	SPI數據輸出
4	MOSI	I	SPI數據輸入
5	SCK	I	SPI時鐘輸入
6	NSS	I	SPI片選輸入
7	BUSY	O	用于狀態指示，詳情查看芯片資料
9	2.4G_ANT		2.4G與S頻段天線接口，外接50歐天線
10	ANTA ANT		@sub-GHz頻段天線接口，外接50歐天線
13	VTCXO	O	可提供外面TCXO的電源
14	RST	I	復位觸發輸入,具體見芯片規格書
15	DIO9	IO	多用途數字接口，具體見芯片規格書
16	DIO8	IO	多用途數字接口，具體見芯片規格書
17	DIO7	IO	多用途數字接口，具體見芯片規格書

模塊尺寸

相關產品推薦

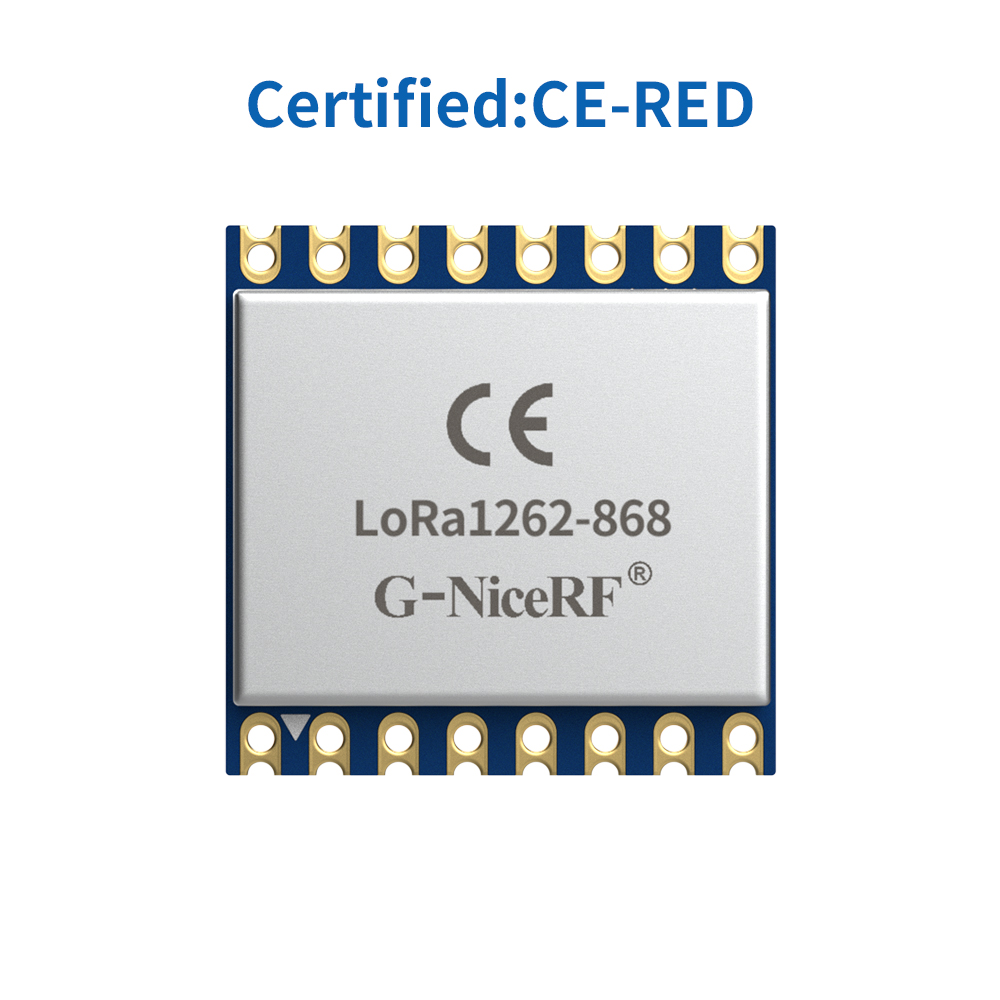

LoRa1262：CE-RED認證 SX1262芯片 868MHz LoRa模塊
