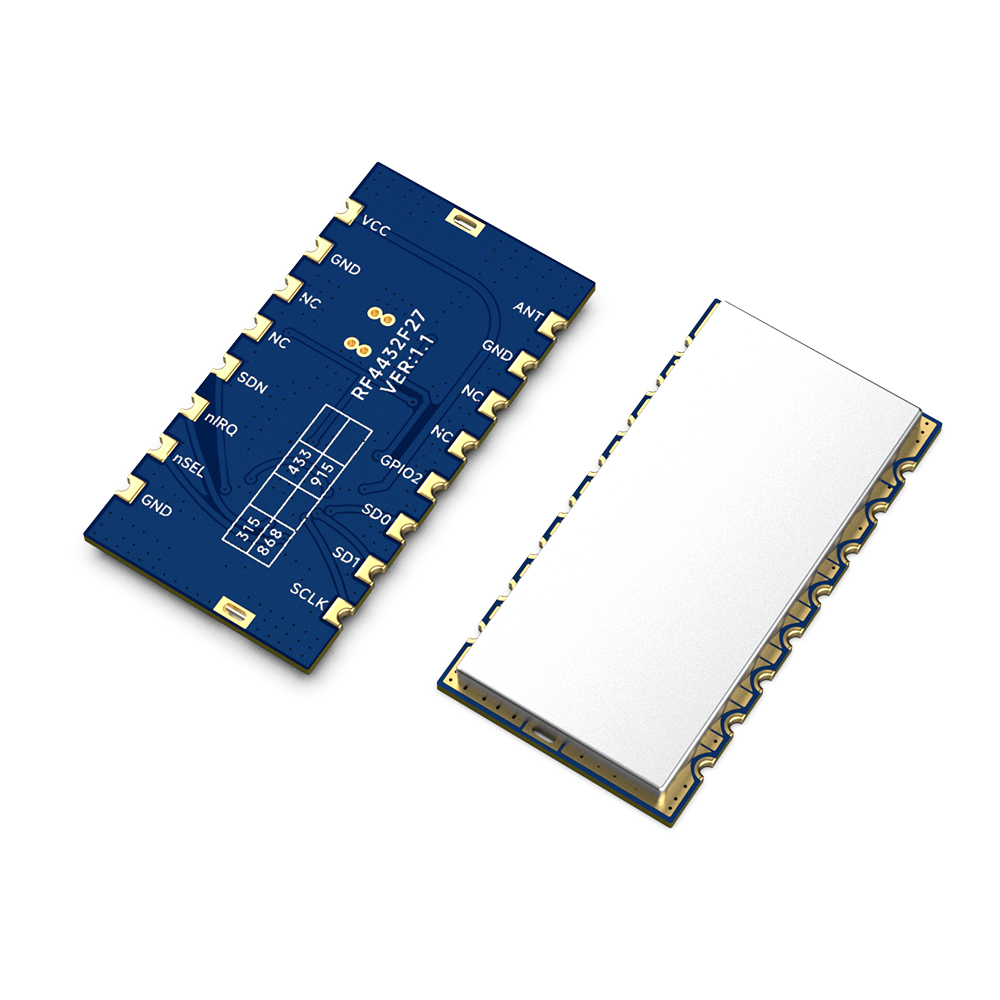

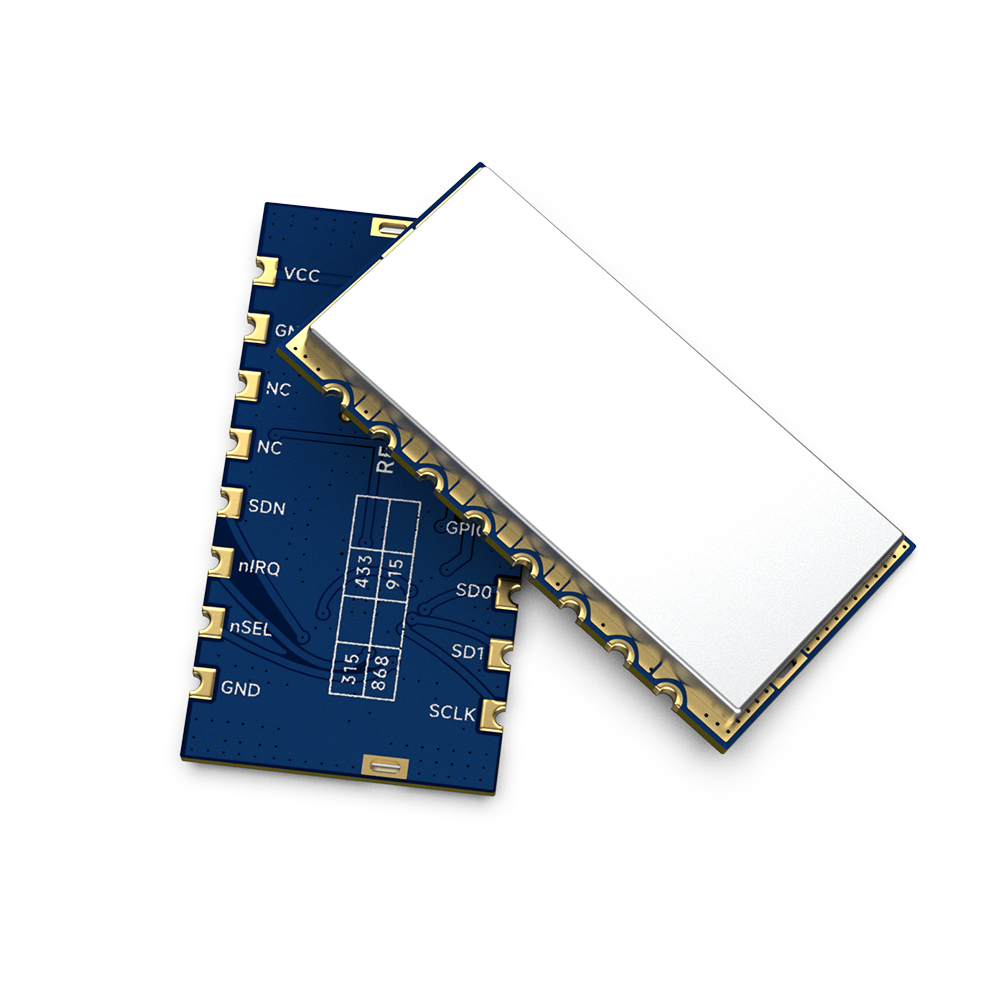

RF4432F27：500mW大功率小體積高集成遠距離傳輸無線通信模塊

本公司的RF4432F27是一款輸出功率為500mW的大功率無線通信模塊，內部采用的是Silicon Lab的si4432收發芯片。該模塊有著極低的接收靈敏度和高輸出功率，具有傳輸距離遠，控制接口簡單，高集成小體積等特點。
RF4432F27 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：RF4432F27 500mW大功率無線收發模塊V2.3.pdf

示例代碼：4432 demo code.rar

其它附件：4431 4432-CH.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	3.3	5	6	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		21.0		mA
發射電流		350		mA	VCC=5V,TX=27dBm
休眠電流		< 3		uA
射頻參數
頻率范圍	428	433	438	MHz	@433MHz
頻率范圍	863	868	873	MHz	@868MHz
調制速率	0.123		256	Kbps	FSK
接收靈敏度		-122		dBm	@Data rate=1.2Kbps

產品特點

頻率范圍：433/470/868/915（可定制240-930MHz）
高功率輸出達500mW@VCC=5V
靈敏度高達 -122dBm
數據傳輸率：0.123-256Kbps
FSK，GFSK調制模式
3.3－6V供電
超低耗靜態模式
數字接收信號強度指示(RSSI)
定時喚醒功能
天線自動匹配及雙向開關控制
可配置數據包結構
前同步信號檢測
64字節收發數據寄存器（FiFo）
低電能檢測
溫度感應和8位模數轉換器
工作溫度范圍：-40~ +85°C
集成穩壓器
跳頻功能
上電復位功能
內置晶體調整功能
空曠通信距離達3－5公里
重量：3.6 g

應用領域

遙控器
遠程抄表
工業控制
傳感器網絡
輪胎氣壓監測
健康監測

無線通信模塊RF4432F27的典型應用電路

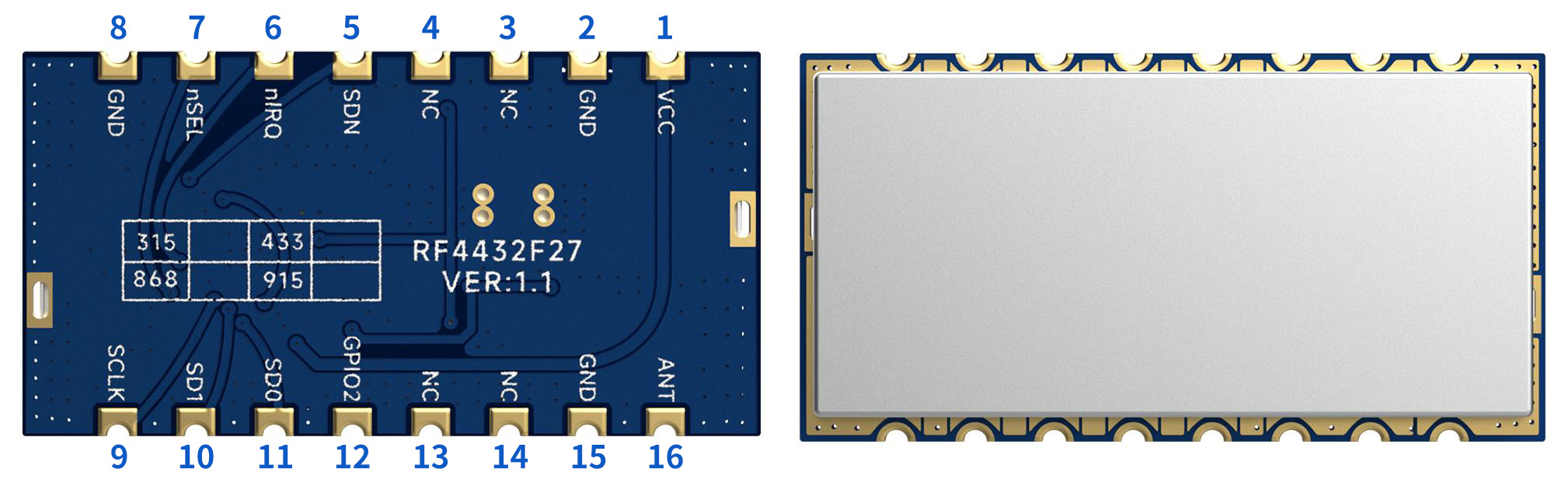

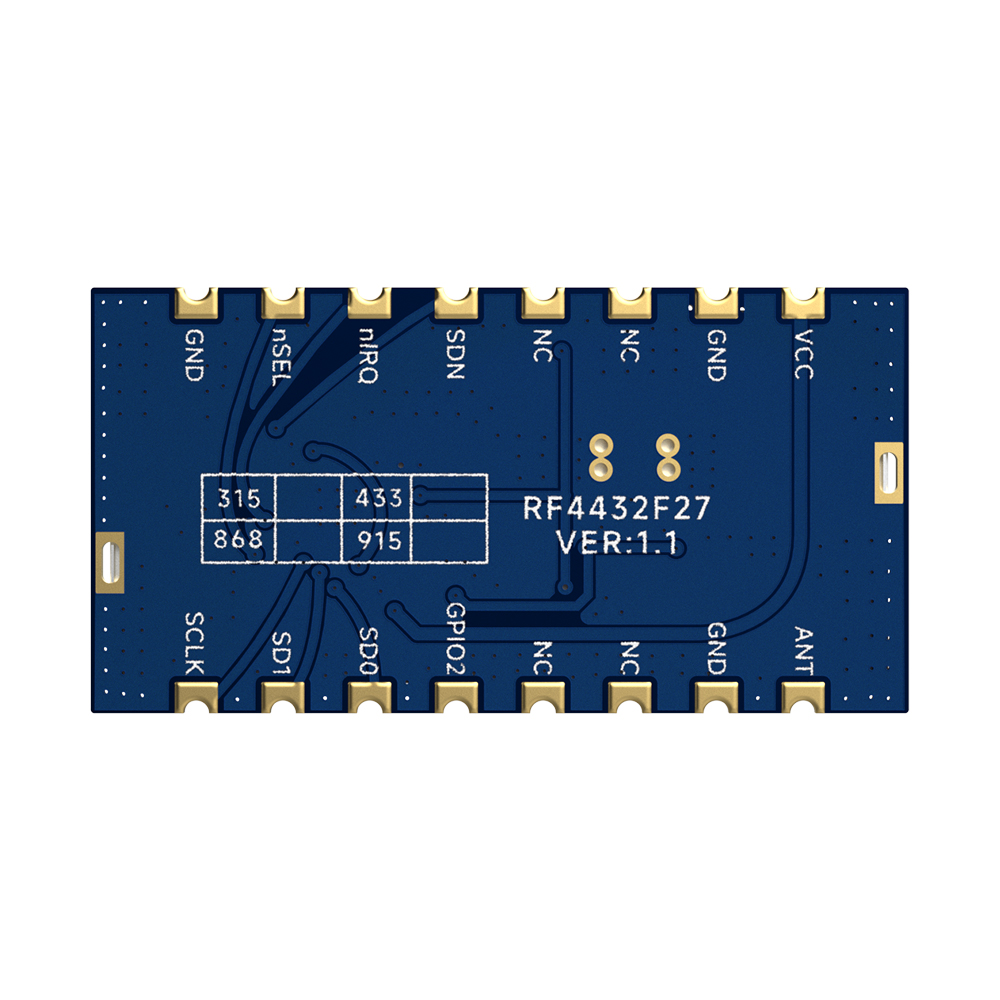

RF4432F27模塊引腳圖

腳位編號	引腳定義	描述
1	VCC	接電源正極
2	GND	接電源地
3,4	NC	懸空
5	SDN	關閉輸入引腳。0～VDD V數字輸入。在除關機模式的所有模式SDN=0。當SDN=1時芯片將被徹底關閉并且寄存器的內容將丟失。
6	nIRQ	中斷輸出引腳
7	nSEL	串行接口選擇輸入引腳。0～VDD V數字輸入。這個引腳為4線串行數據總線提供選擇/使能功能，這個信號也用于表示突發讀/寫模式。
8	GND	接電源地
9	SCLK	串行時鐘輸入。0～VDD V數字輸入。該引腳提供了4線串行數據時鐘功能
10	SDI	串行數據輸入。0～VDD V數字輸入。該引腳為4線串行數據串行數據流總線。
11	SDO	0～VDD V數字輸出，提供了對內部控制寄存器的串行回讀功能
12	GPIO2	可測試接收靈敏度，si4431芯片的GPIO2
13,14	NC	懸空
15	GND	接電源地
16	ANT	接50歐的同軸天線

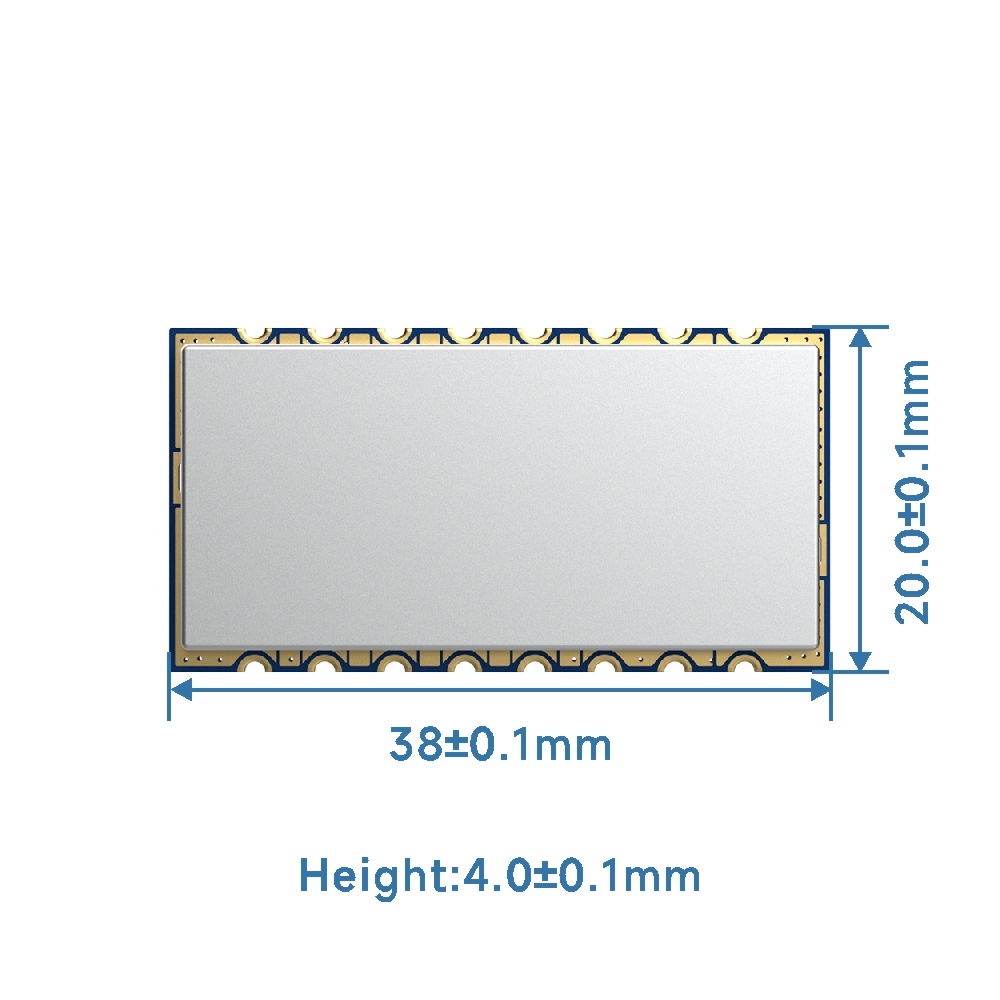

無線通信模塊RF4432F27的機械尺寸
