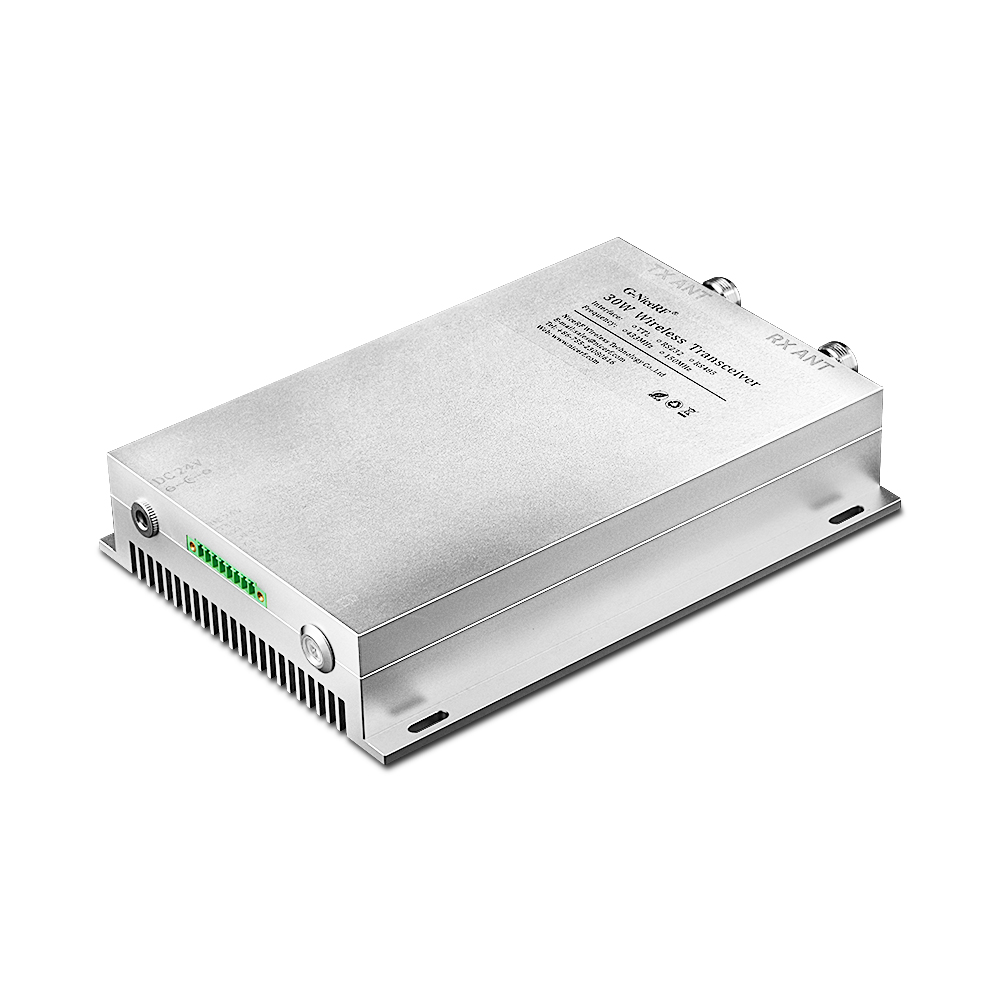

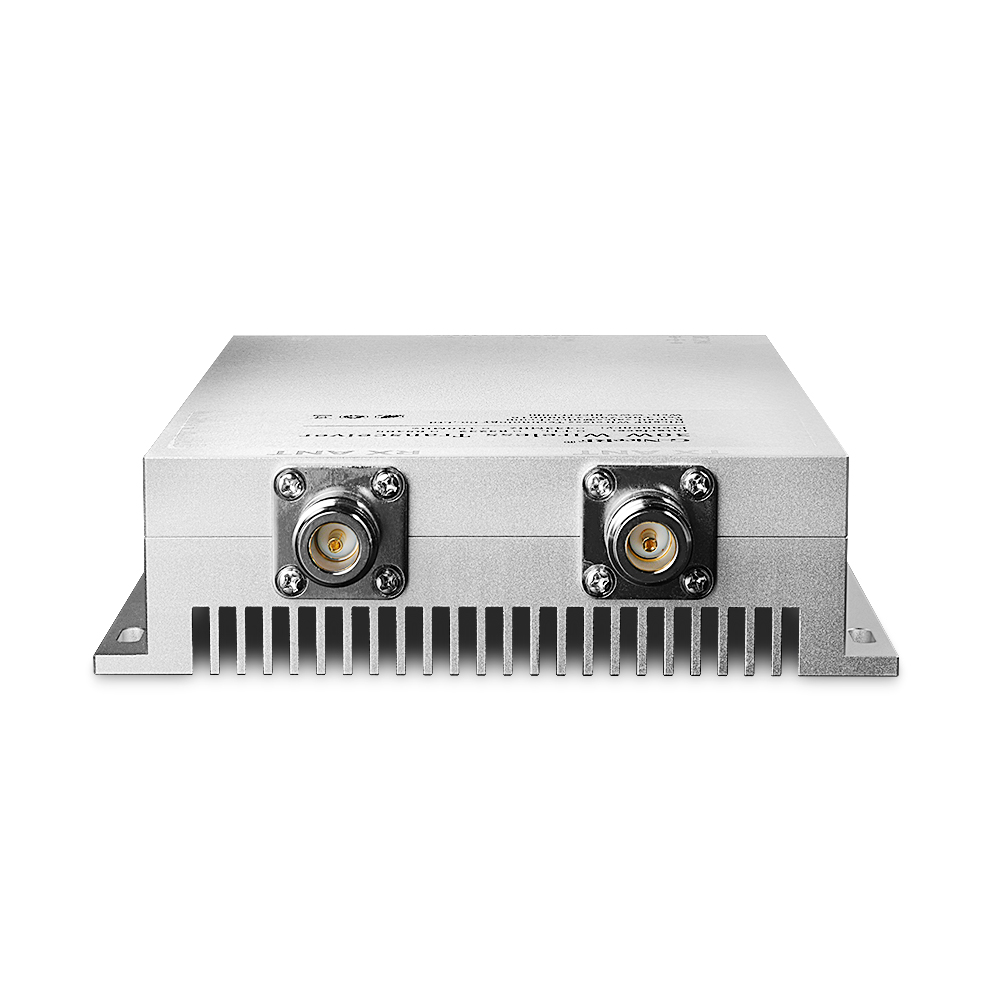

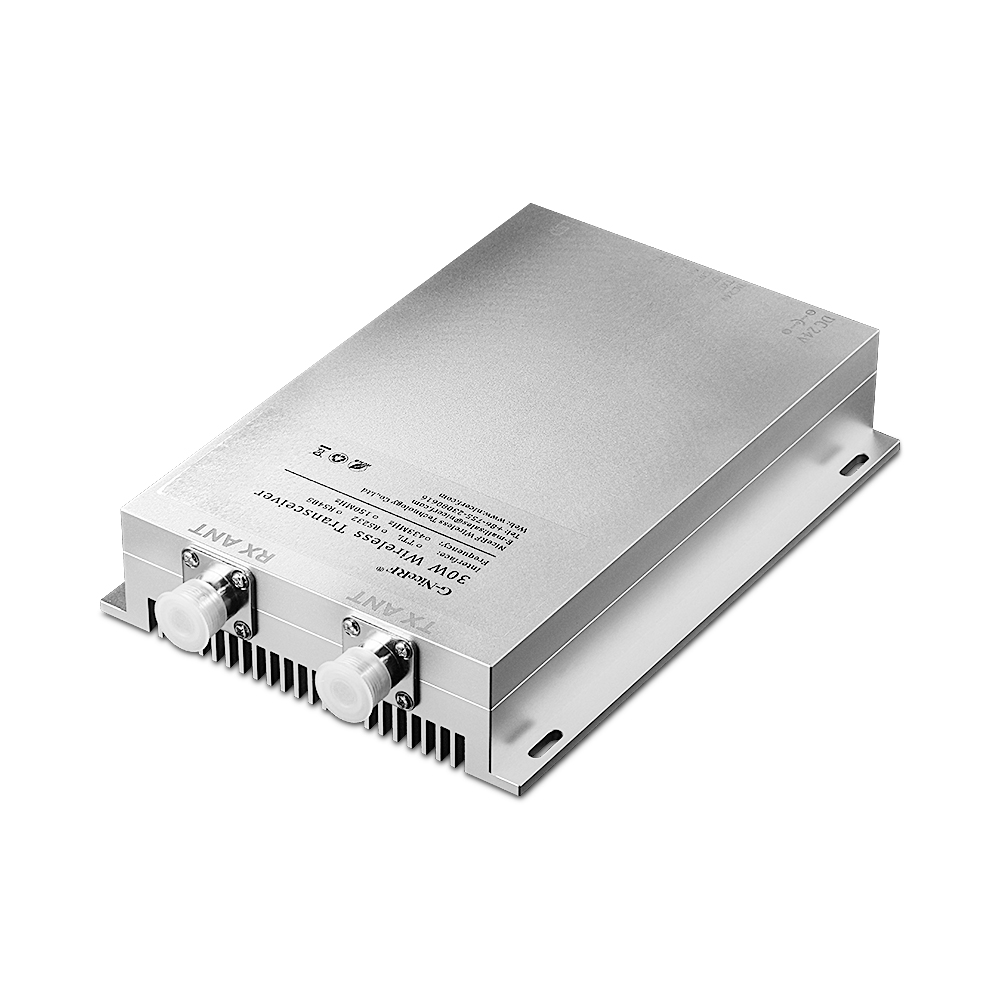

LoRaP30Pro：無線數傳電臺 30W 超大功率 LoRa擴頻 MESH自組網

LoRaP30Pro是我司推出的一款超大功率30W的LoRa擴頻串口mesh組網無線數傳電臺，它采用了先進的LoRa擴頻調制跳頻技術，內部集成軟硬件防死機方案和LBT防干擾機制。產品的軟件設計為多合一自選的方式，用戶可以根據實際應用，通過我司提供的PC界面快捷簡便地切換產品到不同的工作模式，包含了通常的點對點、點對多點的透明傳輸方式，以及思為無線自主研發設計的MESH算法,自動路由的特性可形成無盲區無距離限制的組網傳輸。用戶亦可選擇開啟數據AES128加密功能，使數據的無線傳輸過程更為安全。產品設計為有TTL/RS232/RS485三種電平可選，在無線遠程傳輸控制等行業得以廣泛地應用。
無線數傳電臺LoRaP30Pro嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。
硬件特點：
1. 寬電壓9-30V,超遠距離，雙天線，RS485 隔離，靜電保護電路，駐波保護電路，定制鋁合金外殼
2. 內置硬件防死機自復位電路，抵抗外部強干擾信號
3. 內置過流過壓反接保護電路
軟件特點：
AES128數據加密方式；
LBT（Listen Before Talk）功能可選；
MESH模式下節點/路由/節點+路由可選。

聯系我們

規格書&附件下載

產品規格書：LoRaP30Pro 30W大功率串口數傳組網電臺V2.2.pdf

PC軟件：LORAPRO_V30.rar

PC軟件：LORAPRO_V50.rar

其它附件：USB_PC驅動.rar

其它附件：串口小助手.rar

性能參數

特點&應用

內部框圖

引腳定義

機械尺寸（單位：mm）

★注：模塊內部經過3.3V LDO穩壓。CS腳和SET腳控制是3.3V電平。TXD和RXD也是3.3V電平。

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	12	24	30	V
工作溫度范圍	-40	25	+85	℃
電流消耗
接收電流		< 23		mA	@24V
發射電流		< 4		A	@45dBm,24V
射頻參數
頻率范圍	414.92	433.92	453.92	MHz	@433MHz
調制速率	91	656	17353	bps	@LoRa®
發射功率范圍	30	/	+45	dBm
接收靈敏度		-139		dBm	@91bps

產品特點

AES128數據加密
無盲區無距離限制
LBT（Listen Before Talk）功能
串口參數設置多樣化
工作電壓范圍：12~ 30 V
同頻段下通訊信道: 40個
MESH模式下跳數可選
CRC校驗可選
LoRa調制模式，MESH自組網模式
內置硬件復位保護電路
TTL/RS232/RS485電平
靈敏度: -139 dBm
最大輸出功率>30W（+45dBm）
工作溫度范圍：-40 ~ +85 °C

應用領域

遠程無線遙控
工業數據采集
無線數據通信

LoRa無線數傳電臺LoRaP30Pro的內部框圖

LoRa無線數傳電臺LoRaP30Pro的引腳

腳位編號	引腳定義	描述
1	VCC	接電源正極
2	TXD	產品的串口數據發射腳（@接口是TTL/RS232電平）
3	RXD	產品的串口數據接收腳（@接口是TTL/RS232電平）
4	GND	接電源地
5	A+	接設備的485接口A+（@模塊接口是485電平時）
6	B-	接設備的485接口B-（@模塊接口是485電平時）
7	SET	配置參數使能（低電平使能參數配置，默認高電平輸出）
8	CS	模塊使能（低電平休眠，默認高電平輸出）
9	TX ANT	發射天線接口
10	RX ANT	接收天線接口

loraP30PRO模塊尺寸
