無線模塊使用匹配天線的重要性

天線是無線模塊很重要的配件之一，它可以幫助無線模塊帶來很高的增益效果。舉個很實際的例子：沒安裝天線的無線模塊只能傳輸100米的距離，安裝了天線的無線模塊的傳輸距離可能達到200米。這就是天線對無線模塊的增益效果。但是，無線模塊與天線之間也是需要配套使用的，例如：433MHz頻率的無線模塊需要與433MHz頻率的天線配套使用。還有一個需要特別說明的地方：當無線模塊的功率越大的情況下，不連接天線會很容易燒壞模塊，所以無線模塊功率越大，越需要使用天線。大家有沒有想過，無線模塊可以使用不匹配的天線嗎？與不配對的天線使用，又會是怎樣呢?

思為無線的回答是，無線模塊可以與不配對的天線使用，但是效果會非常的差，今天思為無線給大家做一個實驗，以便讓大家可以清楚的從中得到對比。

1、工具準備

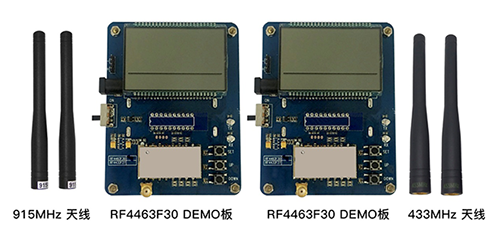

兩塊RF4463F30的DEMO板，兩根915MHz天線、兩根433MHz天線。

首先，我們先測試無線模塊使用不匹配的天線，是否能夠通訊。

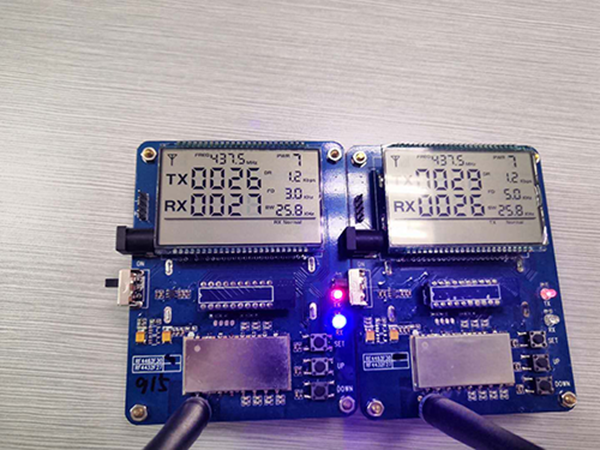

我們將兩塊RF4463F30的DEMO板參數設置成一樣，頻率則設置成433MHz，天線則使用915MHz：

從圖片可以看出，RF4463F30無線模塊之間可以正常的通訊。

下一步，我們測試無線模塊使用不匹配的天線，使用效果怎樣：

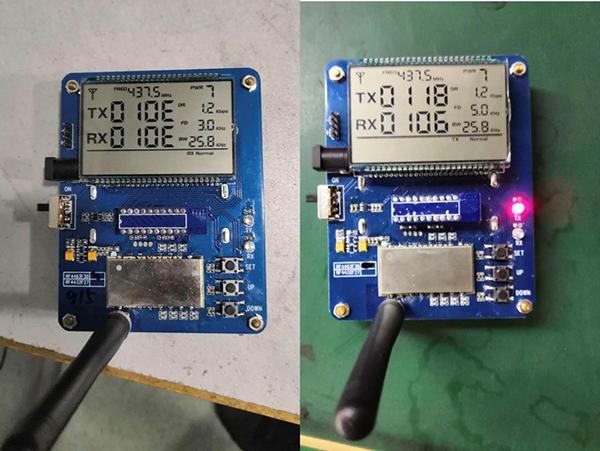

測試環境：將接收端的RF4463F30無線模塊放入密閉的屏蔽房中，發射端放在正常環境中：

圖片中，可以清楚看到，RF4463F30無線模塊無法產生通訊。

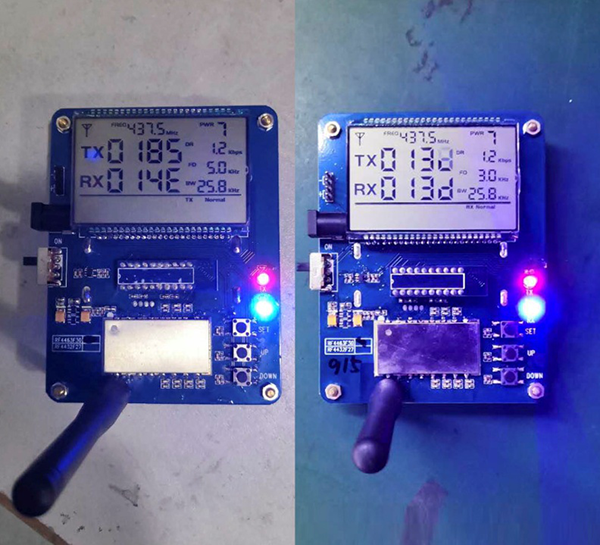

接下來，我們將換上匹配的天線，測試環境如上：

從圖片中可以看出，在同樣的測試環境下，換上的匹配的天線，RF4463F30無線模塊可以正常的通訊。

通過這個測試可以很清楚的得知，使用正確的匹配的天線對無線模塊的重要性。今天的測試就到這里結束了，如果您還有什么疑問歡迎隨時進行咨詢我們。
